数字高清无线图传方案

    矽海达公司是一家专注于FPGA和嵌入式系统开发的设计公司。针对无人机航拍应用,Sihid提供高性价比的高清数字无线图传解决方案。Sihid高清数字无线图传方案基于自主知识产权的FPGA COFDM调制技术,遵循DVB-T(EN300744)欧洲数字电视广播标准,可实现实时非视距远距离传输高质量的全高清视频图像。

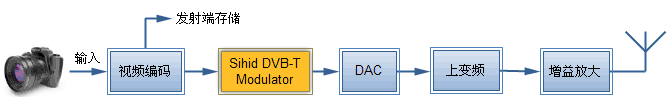

发射端:

    可直接通过HDMI接口连接数码相机,也可设计成自带镜头与Camera Sensor的一体化航拍发射机。

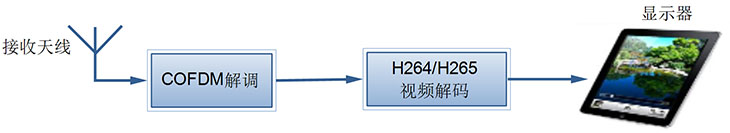

接收端:

    Sihid DVB-T Modulator是矽海达公司基于FPGA开发的COFDM调制方式的DVB-T调制器,采用该方案设计无人机高清数字无线图传系统,可以快速完成整个产品的开发。并且客户可根据实际航拍应用需求,快速开发出不同功能配置与特性的无线数字图传系统。

    视频输入:可根据实际航拍产品应用需求,既可设计成通过单反相机HDMI接口输入视频,也可直接通过camera Sensor输入视频与图像。

    视频编码:可采用安霸、海思、TI、联咏、…等公司提供的视频编码芯片设计,Sihid DVB-T Modulator可支持不同编码方式、分辨率、码流、帧速率的视频流传输。如采用海思Hi3516A编码芯片设计,可实现1080P/60fps高清分辨率(1920*1080p/60fps向下兼容720P)的H.264或H.265视频流传输。

    针对接收端,矽海达提供优化的低延时的Sihid DVB-T Demodulator解决方案。

Sihid无线图传系统发射端设计实例

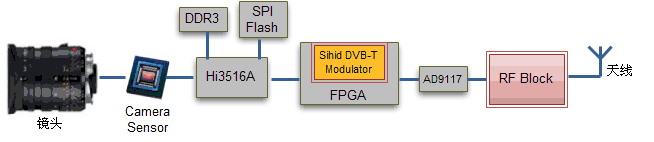

    针对无人机航拍应用,采用Sihid无线图传方案发射端设计实例:Camera Sensor采用松下34229,视频编码芯片采用海思Hi3516A H.264编码方式,DAC采用AD9117,RF功能模块设计为2.4GHz/1w的发射功率时,可支持1080P/60帧(1920*1080)的图像清晰度,信道带宽6/8MHz,视频码流4Mbps~12Mbps,传输距离可达2到6公里,系统延时约180ms到250ms。下图是对应的硬件系统示意图:


Sihid无线图传方案技术指标

    采用Sihid无线图传方案设计的图传系统可达到的技术指标(以安霸最新编码方案为例)如下表所示:

工作频段 850MHz 2.4GHz 2.4GHz 5.8GHz
发射功率

30dbm(1w)

20dbm(100mw)

30dbm(1w)

30dbm(1w)

视频编码 安霸A9编码芯片:H.264压缩,最大支持本地4K(4096*2160)存储,1920*1080/120帧视频流传输(向下兼容720P/240帧)
视频码流

4Mbps~12Mbps

调制星座方式

QPSK/QAM16

接收端灵敏度

-100dbm±2dbm

信道带宽

6/8MHz

端到端延时

90~200ms

传输距离

8到16公里

1.5到2.5公里

2到6公里

2到5公里


应用领域

    无人机航拍、野外无线视频监控、 三防应急通讯、数字电视直播转播、环境监测、水利防汛、电力抢险、海事执法巡查、森林防火、军事侦察等。
