    矽海达所有COFDM发射模块与接收模块都可以通过串口进行参数设置,例如设置调制方式、中心工作频点、无线带宽、发射功率、H264编码码率、发射接收加密的密码、实时时钟、数据串口速率等。为方便用户在不同应用场合的使用,矽海达目前提供3款串口配参面板供用户选用,分别为SconA、SconB、SconC。
配参面板 SconA SconB SconC
显示方式 0.96英寸OLED 8个8段数码管 1.54英寸OLED
尺寸 54*23.4mm 85*50*22mm 65*31mm
按键数 3个 4个 3个或5个
支持的模块 矽海达所有需要配参的图传模块,由图传模块对配参板供电(5V)
连接方式 1.25mm间距4PIN TTL串口或RS232串口(USB座子或4个焊孔)
可配置的参数 全部 部分 全部

SconA配参面板

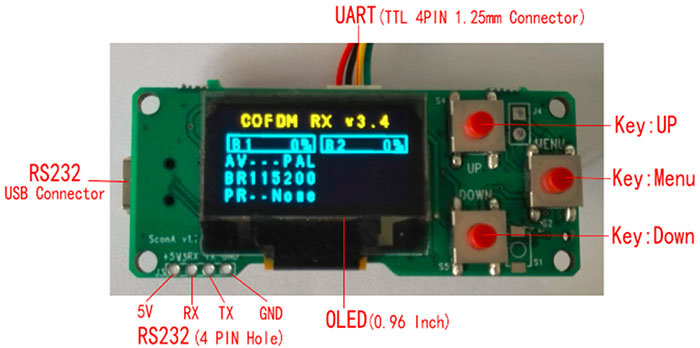

    SconA配参面板采用0.96英寸OLED显示屏,有3个操作按键,与图传模块(发射模块、接收模块、编码板、解码板、中继模块、透传模块等)的连接方式可根据应用需要及不同的图传模块采用以下3种方式之一:

  • TTL串口,4PIN 1.25mm间距连接器
  • RS232串口,USB连接器
  • RS232串口,4个焊孔焊接



SconB配参面板

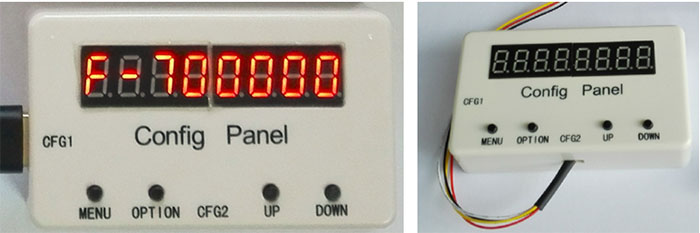

    SconB配参面板采用8个8段数码管显示,有4个操作按键,与图传模块(发射模块、接收模块、编码板、解码板、中继模块、透传模块等)的连接方式可根据应用需要及不同的图传模块采用以下2种方式之一:

  • RS232串口,USB连接器(图中的CFG1)
  • TTL串口,4PIN 1.25mm间距连接器(图中的CFG2)

SconC配参面板

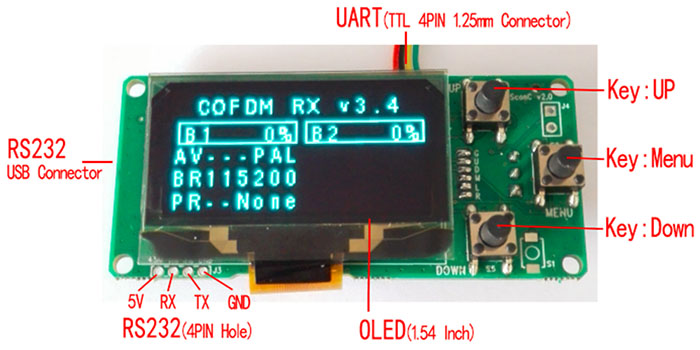

    SconC配参面板采用1.54英寸OLED显示屏,有3个操作按键,与图传模块(发射模块、接收模块、编码板、解码板、中继模块、透传模块等)的连接方式可根据应用需要及不同的图传模块采用以下3种方式之一:
  • TTL串口,4PIN 1.25mm间距连接器
  • RS232串口,USB连接器
  • RS232串口,4个焊孔焊接

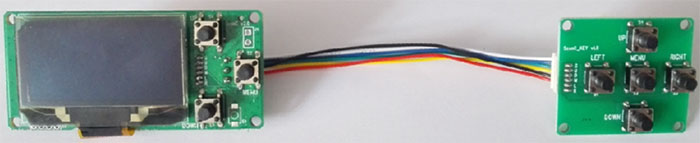

    SconC配参面板也可以不用板载的3个按键,另外转接5个按键板(Menu、UP、Down、Left、Right)进行操作,如下图所示。含有5个按键的按键板尺寸33*30mm。

参数配置面板介绍
