SHD3 H264低延时解码播放板

  • 低延时H.264音视频解码高清播放板,最大支持1080P@60实时解码
  • 无线接收视频流输入,H.264解码HDMI与AV同时输出,并可同时从USB或Ethernet输出视频流
  • Ethernet视频流输入,H.264解码HDMI输出

功能说明

  • SHD3板实现H.264视频解压缩播放功能,最大支持1080P@60fps解码播放,向下兼容其它各种分辨率、帧速率解码播放。SHD3解码板配合Sihid H264编码板(例如SUE1)及COFDM发射接收模块使用可实现低延迟高清数字无线图传功能,实际测试720P@60时视频延迟可做到60ms左右,1080P@60时视频延迟可做到130ms左右。该延迟指从发射端HDMI视频输入到接收端HDMI视频输出的延迟,不包括发射端前端相机的延迟(我们实测某品牌单反相机延迟在70ms左右、某知名品牌运动相机延迟在130ms左右);
  • 支持AES解密功能(与发射端加密匹配,可通过SconB配参面板设置password);

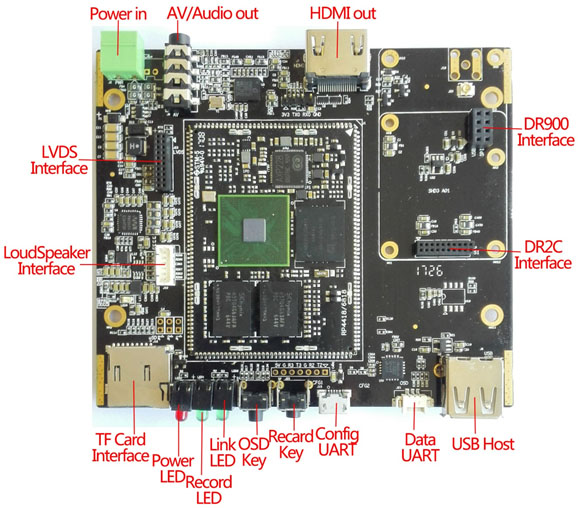

  • 音视频输出接口:
    • HDMI-A型端口音视频输出(HDMI out)
    • 3.5mm四段音频座子作为音视频输出(AV out/Audio out)
    • 2x10-1.27mm排母LVDS输出(可选, LVDS interface)
    • 音频集成1W的立体声D类功放,支持1W/8Ω的扬声器(可选, loudspeaker interface)
  • USB Host接口:
    • 外接U盘/移动硬盘存储
    • 将视频流接到手机/平板上,同时实现HDMI视频显示与手机视频显示
    • 通过USB转Ethernet Dongle扩展RJ45以太网口
  • 参数配置串口(Config UART):可接PC或参数控制面板进行参数配置,也可接其它上位机进行参数配置(例如无人机遥控器)。Config UART为RS232电平;
  • 透明数据传输串口(Data UART),RS232电平;
  • TF卡接口(用于软件升级维护、数据存储);
  • Sihid DR2C双天线COFDM接收模块对接接口;
  • Sihid DR900单天线COFDM接收模块对接接口;
  • 3个LED灯:电源指示灯、RF信号接收指示灯、录存指示灯;
  • 两个按键:Key1——OSD开/关,Key2——录视频开/关;
  • 尺寸99.7 x 86 mm(不包括接口器件及接插件伸出板边的尺寸);
  • SHD3 PCB板厚度1.6mm,正面元件最高小于7mm,背面无元件;
  • 供电电压:6V~24V。

SHD3解码板应用:

    SHD3板可灵活搭配Sihid公司其它模块使用。SHD3板可分别与DR900、DR2C等COFDM接收解调模块堆叠组装在一起,形成不同功能的COFDM接收机,实现COFDM信号接收解调和音视频解码输出。

1)SHD3配DR900单天线COFDM接收解调模块使用:

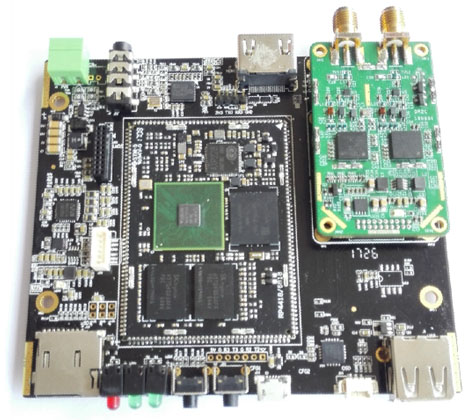

2)SHD3配DR2C双天线COFDM接收解调模块使用:

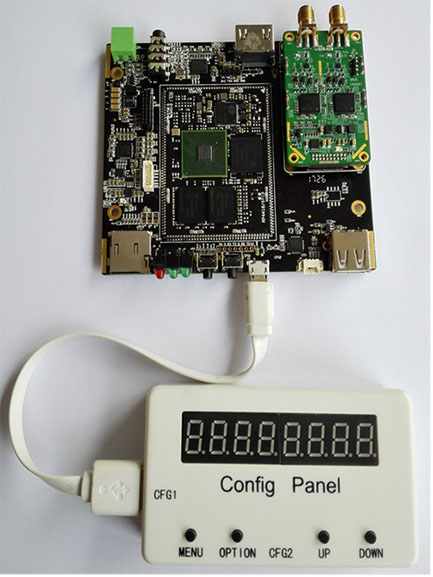

3)SHD3板的Config UART接口可外接串口控制面板,进行运行参数设置,如工作频段、无线带宽、接收密码等的设置。下图是Sihid串口控制面板SconB通过USB连接线连接到SHD3板示意图,由SHD3板对其供电。

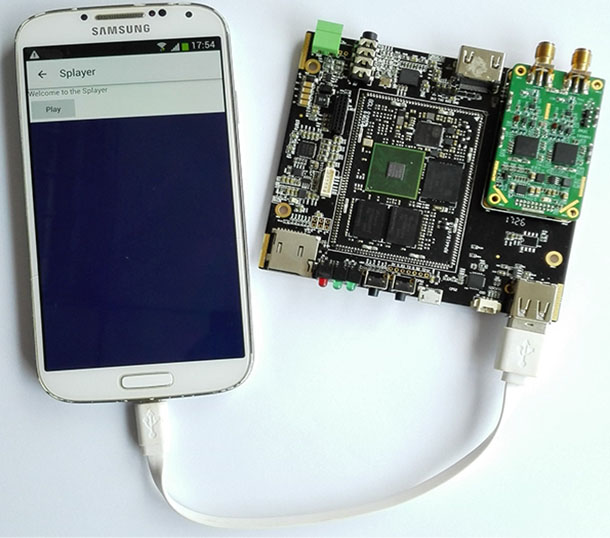

4)SHD3板的USB Host接口可外接智能手机或平板,将视频流传输到手机或平板上播放显示。矽海达提供Android APP软件Splayer运行于智能手机或平板上进行视频播放显示。矽海达SHD3通过DR2C或DR900接收COFDM无线视频,可同时输出到HDMI显示器、AV显示器及智能手机或平板上进行视频播放。

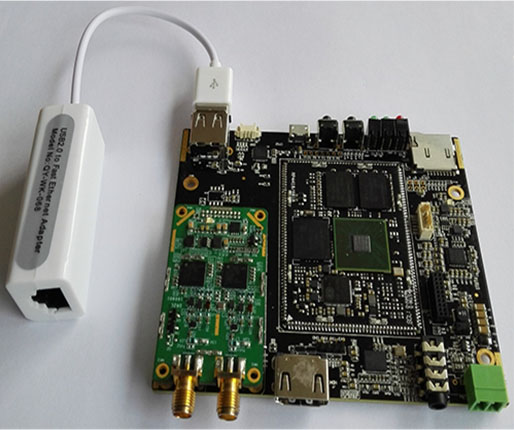

5)SHD3板的USB Host接口可外接USB网口适配器,将DR2C或DR900接收到的COFDM无线视频流通过USB网口适配器传输到PC网口或者NVR设备,进行解码播放。针对此类应用,必须更换SHD3固件,烧写特殊版本软件,有需要的客户请联系矽海达公司。

6)SHD3板的USB Host接口外接USB网口适配器,通过网口输入H264视频流进行低延时解码播放。针对此类应用,必须更换SHD3固件,烧写特殊版本软件,有需要的客户请联系矽海达公司。



SHD3解码板详细介绍资料
