RC-Hat扩展模块

    RC-Hat是RCB的扩展板,为RCB提供标准RJ45接口、STM32的SWD调试接口、FPGA JTAG 14针调试接口以及STM32的UART/SPI/RST插针式接口。RC-Hat扩展模块尺寸同RCB模块(50X45mm)。

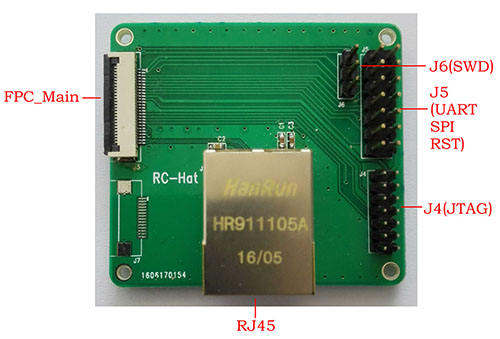

接口说明

    FPC_Main接口:通过FPC排线与RCB板的FPC_Main接口连接。

    RJ45接口:为RCB板提供标准RJ45接口。

    J4接口:引出RCB板FPGA的JTAG调试接口(14针)。

    J5接口:引出RCB板的UART接口、SPI接口、RST接口。

    J6接口:引出RCB板MCU的SWD调试接口。
