SUE1 H.264压缩编码模块

    SUE1模块是矽海达公司开发的一款H.264视频压缩编码模块 ,模块体积小、接口丰富。

功能说明

  • SUE1板实现H.264压缩编码,最大支持1080P@60fps编码,向下兼容其它各种分辨率、帧速率编码;
  • 音视频输入接口:
    • Mini HDMI输入
    • AV in与Audio in(J1connector里面4Pin信号)
  • SUE1板视频输入制式支持:
    • Mini HDMI:1080 60P、1080 50P、1080 30P、1080 25P、1080 24P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……,各种模式自适应
    • AV in: 720x480 60I(NTSC)、720x576 50I(PAL),模式自适应
  • 编码后的视频流输出接口:FPC Connector里面的以太网信号
  • 单向透明数据传输串口(J1connector里面3Pin OSD信号)
  • 控制串口(J1connector里面3Pin 配置串口信号)
  • USB接口(用于软件烧写、升级维护等,J1connector里面4Pin USB信号)
  • 电源输入接口(J1connector里面2Pin 电源信号)
  • 尺寸70x45mm(不包括接口器件及接插件伸出板边的尺寸)
  • SUE1 PCB板厚度1.2mm,正面器件最高处小于3.5mm,背面器件最高处小于2.5mm
  • 供电电压:6V~15V

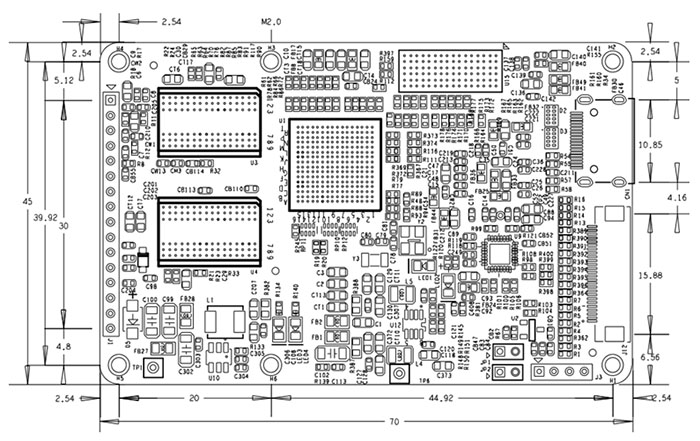

机械尺寸图

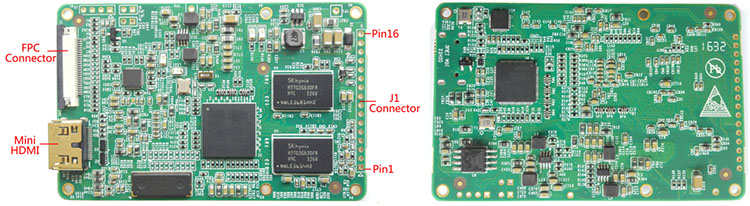

SUE1模块接口信号:

1)FPC Connector接口
FPC Connector是26PIN flat cable软排线接口,可作为SUE1 H.264编码板与Sihid后端COFDM调制模块(如RCB、RC900等)之间传递视频码流的连接途径。

2)J1 Connector接口
J1 Connector是16PIN 2.0mm间距单排插针接口,包括的信号有电源、透明数据传输串口、控制串口、USB、AV in、Audio in等。

SUE1板应用搭配

SUE1板可灵活搭配Sihid公司其它模块使用。SUE1板可分别与RCB、RC900等COFDM调制模块堆叠组装在一起,形成不同功能的COFDM发射机,连接接口均为FPC Connector(26PIN flat cable软排线接口)。

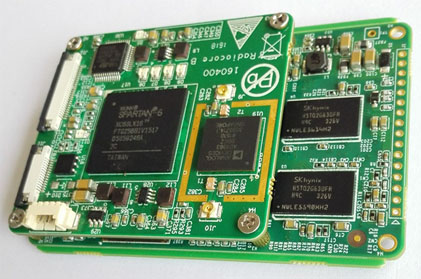

SUE1配RCB

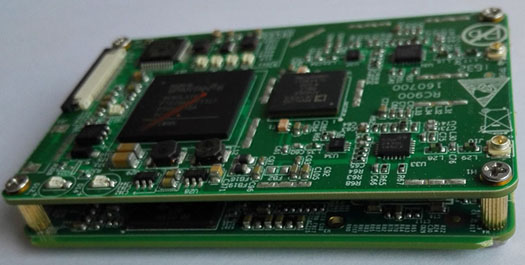

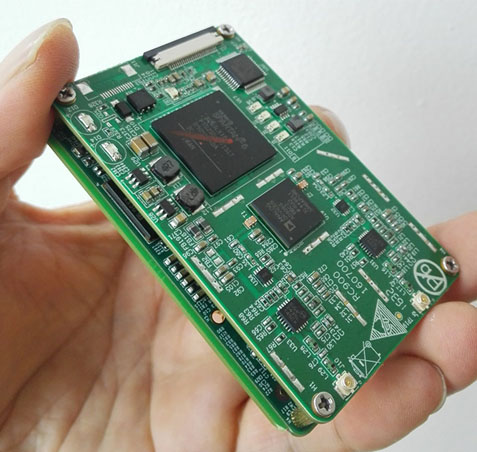

SUE1配RC900

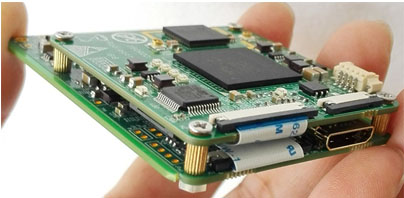

SUE1板还可与RC-Hat堆叠组合在一起,对外直接提供RJ45接口,连接接口也是FPC Connector(26PIN flat cable软排线接口)。这时,视频通过HDMI或AV接口输入,经H.264编码压缩后通过RJ45网口输出。

SUE1模块详细介绍资料
