DLM双向无线传输链路模块

• OFDM双向无线传输链路模块
• 提供2路无线透传以太网口、1路无线透传TTL串口
• 双天线：主天线工作在TDD收发模式，辅天线工作在接收模式
• 无线频段：2401.5~2481.5MHz、1427.9~1447.9MHz、806~826MHz，支持频段内自动跳频
• 无线带宽可配置：1.4MHz、3MHz、5MHz、10MHz、20MHz，空口速率最大可到30Mbps
• 调制方式：QPSK/QAM16/QAM64可配置
• 最大发射功率：25±2dBm
• 接收灵敏度：-103dBm(10MHz带宽时)
• 支持无线链路加密与解密
• 支持点对点、点对多点、中继、Mesh自组网(定制版)等多种通信方式

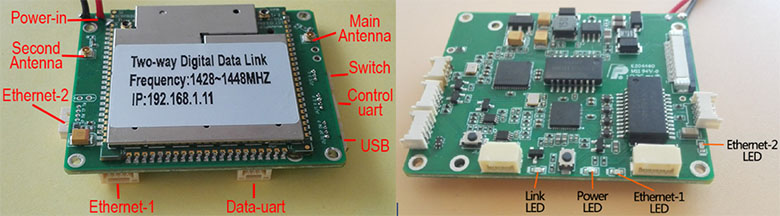

Ethernet-1：双向无线透传网口，4PIN 1.25mm间距带卡扣座子。
Ethernet-2：双向无线透传网口，4PIN 1.25mm间距座子或直接4PIN焊孔方式。
Data-UART：双向透传数据串口，TTL 3.3V电平，3PIN 1.25mm间距带卡扣座子。
Main Antenna：主天线接口，IPEX座子。该天线工作在TDD收发模式。
Second Antenna：辅天线接口，IPEX座子。辅天线只收不发。应用DLM模块通讯时，可一发双收，也可一发一收。
Power：电源输入接口，支持7~25V宽电压输入，最大功耗小于3.8 W。
USB：4PIN 1.25mm间距座子，用于DLM模块配置(默认)。
Config UART：4PIN 1.25mm间距座子，用于DLM模块配置(可选)。
Switch：用于驱动外部PA。
DLM模块尺寸58*48mm(不包括接口器件伸出板边的尺寸)，正面器件高度小于3.2mm，背面器件高度小于4.5mm，板厚1.6mm，重量31.5 g。

外接PA提高发射功率

    DLM模块自身最大发射功率为25±2dBm，矽海达同时提供配套的功率放大模块(2W/5W/10W)以提高发射功率，满足不同场景不同距离的应用需求。下图是DLM模块与配套功率放大模块的对接示意图。

DLM组网应用

    采用DLM模块可实现远距离双向无线数据通信，可以点对点双向通信，也可以点对多点星型组网方式双向通信 ，以及中继与无线自组网Mesh方式(定制固件)双向通信。在点对多点通信时，如果两个接入节点之间需要通信必须通过中心节点中转，各节点在同一个无线局域网内，所有接入节点与中心节点通信共享无线工作带宽，模块会自动平均分配系统速率。中心节点到接入节点方向的数据传输称为下行链路，接入节点到中心节点方向的数据传输称为上行链路。在点对点或点对多点通信时，下行链路与上行链路共享无线工作带宽。模块出货时，默认设置为上行速率与下行速率配比=4:1。因此，如果利用模块传输IP Camera视频数据时，IP camera应接到接入节点。模块会根据所承载的业务数据码流进行无线传输速率的自动动态调节，当所承载的业务数据量越小，同等条件下传输距离会越远。因此，当利用设备传输IP Camera视频数据时，可通过设置适当减小IP Camera视频编码码率来提升无线传输距离。

点对点通信：

星型组网：

中继方式：

Mesh无线自组网(定制版)：

DLM模块详细介绍资料
