小尺寸1GHz以下1W到2W功率放大模块

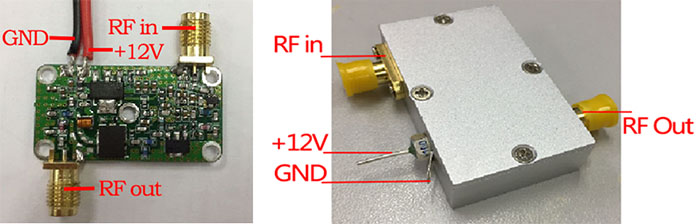

    矽海达公司推出一系列小尺寸1GHz以下1W到2W功率放大模块,该系列功放模块尺寸小(PCBA尺寸35.1mm x 18.1mm x 0.6mm,带铝合金腔体尺寸43.0mm x 26.0mm x 10.0mm),外观结构螺丝孔位一致,接矽海达RCA或RCB COFDM宽带发射模块时发射功率1W到2W,功耗6W到9W之间。该系列功放模块RF性能好,带肩比高,谐波抑制性能强,相关型号与参数见下表。


PA PA330A PA470A PA550A PA600A PA700A
工作频段(MHz) 300~360 450~500 544~564 580~620 680~720
接RCA发射功率 1W 1W 1W 1W 2W
Gain 45dB 39.5dB 45dB 48dB 45dB
Pout +30dBm +39dBm +30dBm +30dBm +33dBm
IP3 +49dBm +49dBm +49dBm +49dBm +49dBm
Noise Figure 4dB 6dB 4dB 4dB 6dB
板子尺寸 35.1mm x 18.1mm x 0.6mm
带腔体尺寸 43.0mm x 26.0mm x 10.0mm
带腔体与SMA接头重量 29.4克
详细说明文档 PA330A.PDF PA470A.PDF PA550A.PDF PA600A.PDF PA700A.PDF



带肩比与谐波抑制测试(前端接矽海达SUE1+RCA模块COFDM发射)

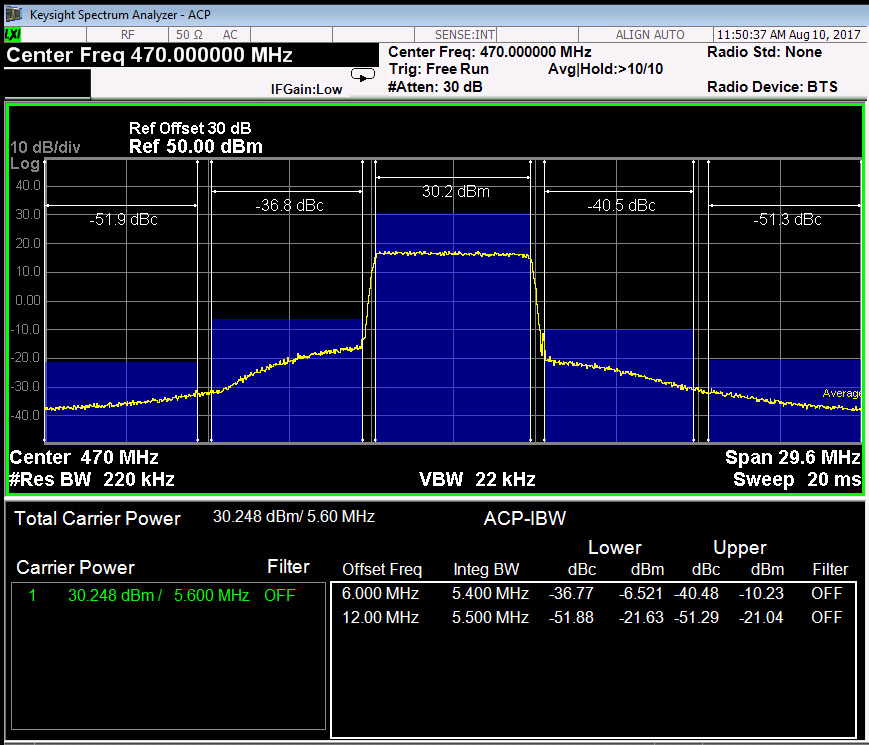

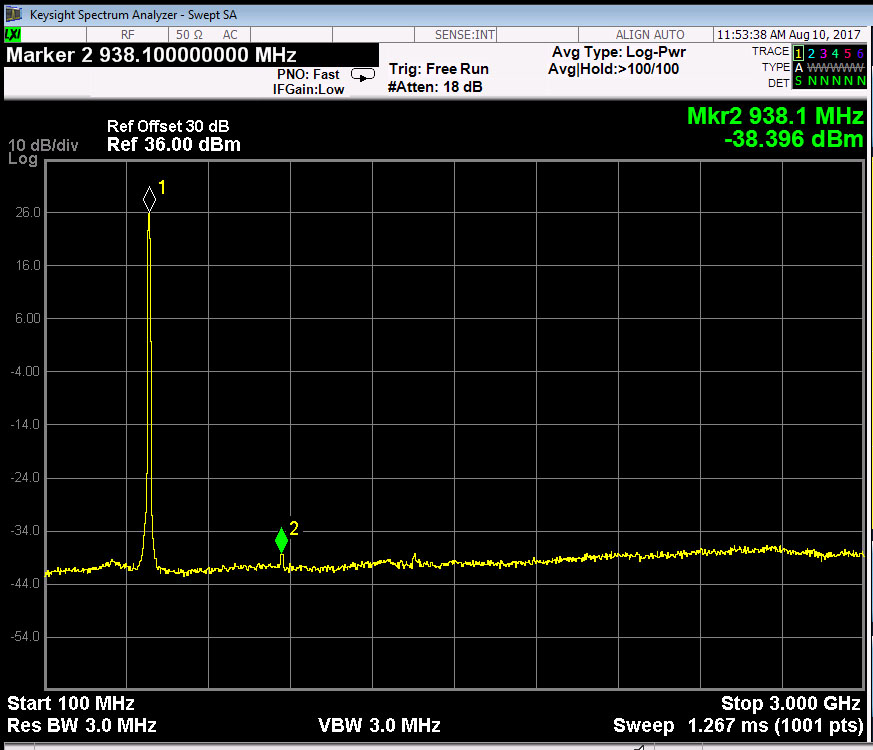

中心频点470MHz,1W(30dbm)发射功率时的测试结果

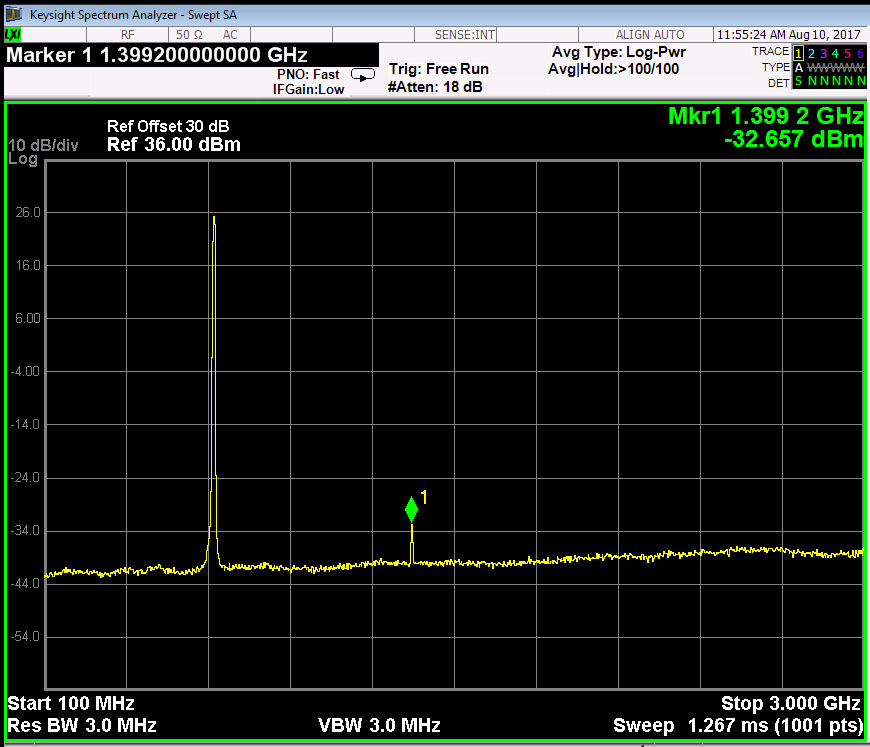

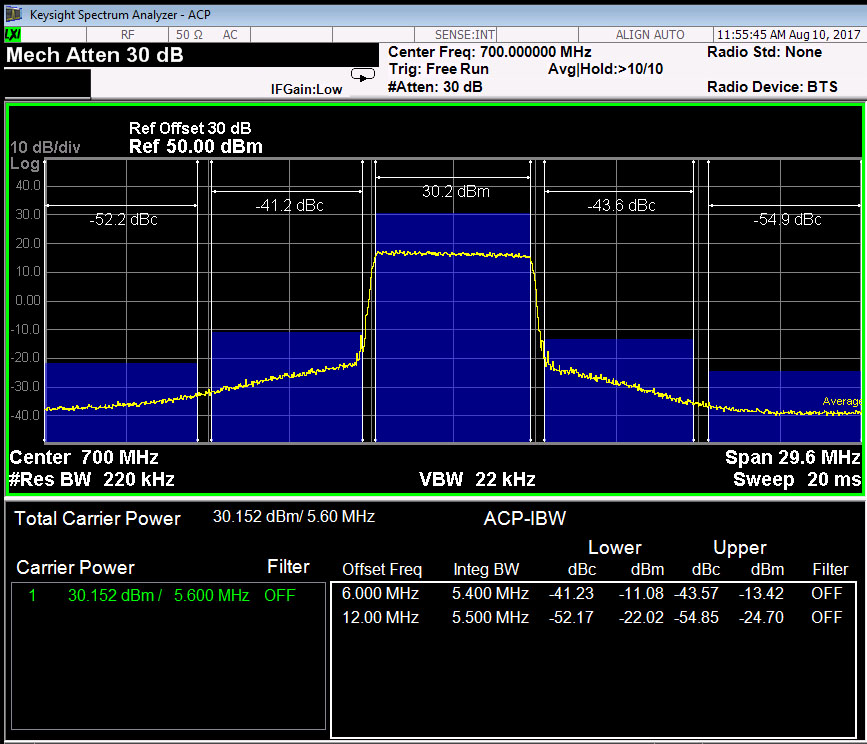

中心频点700MHz,1W(30dbm)发射功率时的测试结果
