DR2C COFDM双天线接收解调模块

    DR2C模块是矽海达公司开发的无线COFDM双集接收解调模块。DR2C模块接收灵敏度高、体积小、接口简单,适合各种无线数据宽带数字传输应用,包括无人机高清数字无线图传应用、安防无线视频远距离传输应用等。

功能说明

  • DR2C模块实现COFDM无线信号接收解调功能;

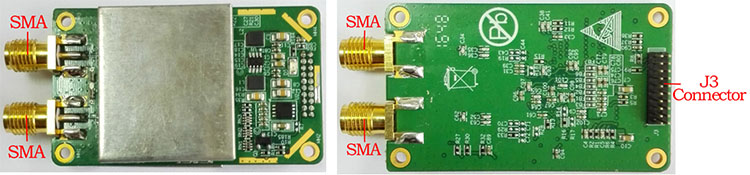

  • 双天线接收,SMA天线接口;
  • 接收频段:160MHz~860MHz;
  • 单通道接收灵敏度:QPSK 8MHz时-97±1dbm,QPSK 6MHz时-98±1dbm,双天线接收时灵敏度增加3dbm;
  • 支持高速移动接收;
  • 可配置的参数:
    • IFFT:2K,8K
    • 调制映射:QPSK, QAM16, QAM64
    • 保护间隔:1/4, 1/8, 1/16, 1/32
    • FEC:1/2, 2/3, 3/4, 5/6, 7/8
    • 带宽:1.8MHz~8MHz,步进0.1MHz
  • 解调后的数字信号输出接口为J3接口(TSI)
  • 电源指示灯、工作指示灯
  • PCBA重量:13.4克
  • 板子尺寸:51mm x 30mm

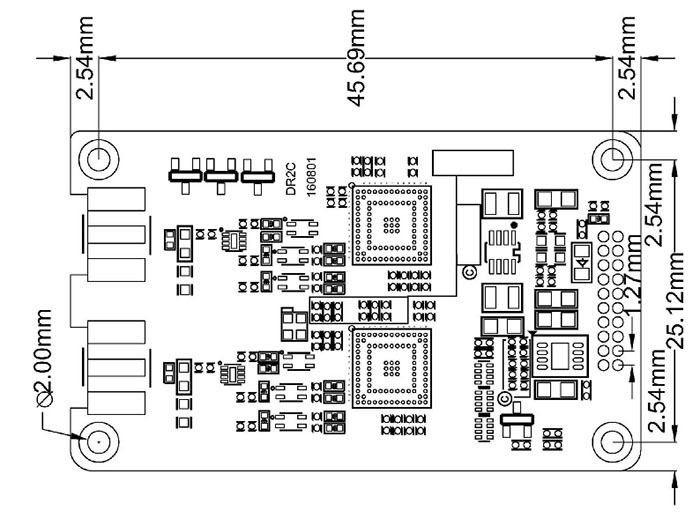

机械尺寸图

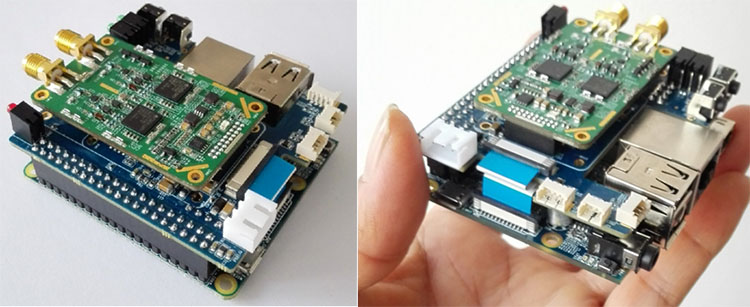

DR2C模块可插入Sihid SHD1 H264解码播放板,作为高灵敏度低延时COFDM接收端使用:

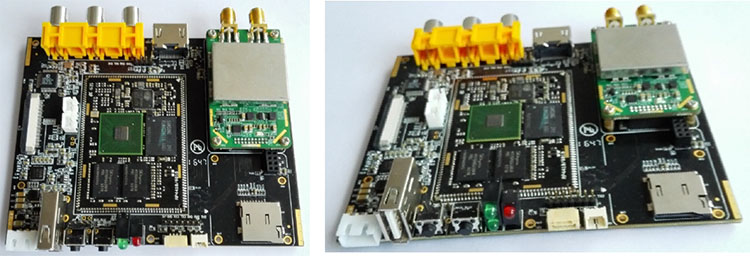

DR2C模块还可插入Sihid SHD2板使用



DR2C模块详细介绍资料
