Rep1 COFDM中继模块

  • COFDM接收解调后直接调制发射出去
  • 模块体积小、功耗低,方便用户集成

    Rep1中继模块实现COFDM中继功能。Rep1中继模块通过2路RX接口接收(用户实际使用时可根据应用需要采用1或2路接收)前端COFDM发射信号(载波中心工作频点F1),解调后再做COFDM调制(载波中心工作频点F2)通过TX接口发射出去。

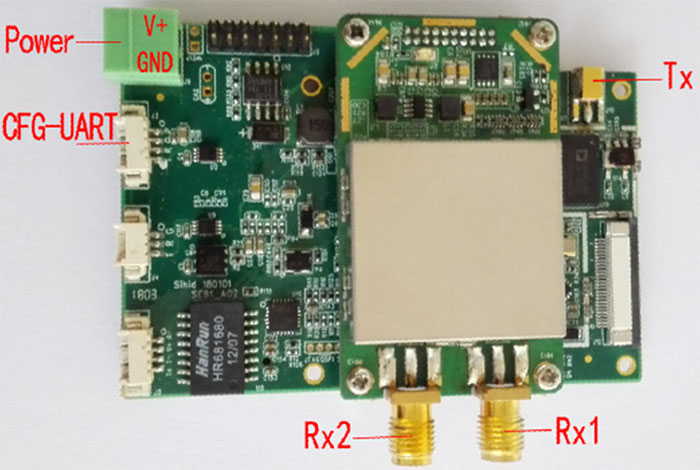

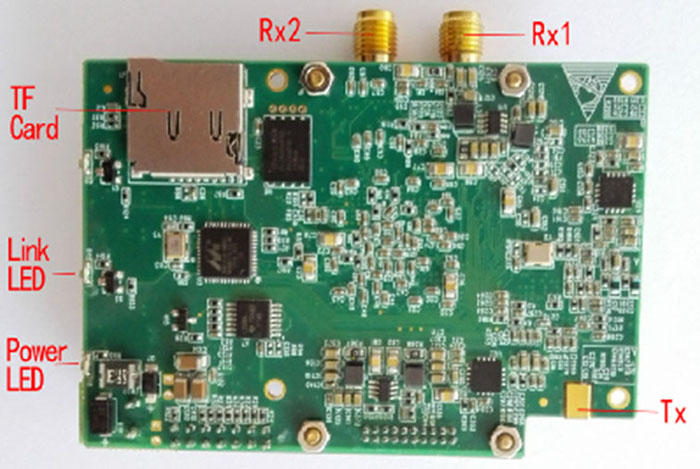

功能说明

  • COFDM接收接口(Rx1、Rx2):SMA外螺内孔座子。如果只需要采用1路接收,建议用主天线接口Rx1。
  • COFDM发射接口(Tx):MMCX母座。
  • TF卡接口,软件升级维护用。
  • 配参串口(CFG-UART):4PIN 1.25mm间距座子,TTL 3.3V电平,可对接矽海达参数配置面板(SconA、SconB或SconC配参面板)。用户可通过配参串口设置:
    • COFDM接收的中心工作频点F1、无线带宽BW1
    • COFDM转发的中心工作频点F2、无线带宽BW2、其它调制参数(如保护间隔、卷积码率、调制方式、发射增益等)。
  • 电源输入接口(Power):2PIN 2.0mm间距凤凰端子。
  • Link LED指示灯:中继转发链路正常工作指示灯,正常工作时闪烁。
  • Power LED指示灯:电源输入指示灯,正常供电时常亮。
  • Rep1中继模块尺寸:73x51mm(不包括接口器件及接插件伸出板边的尺寸)、厚度小于15mm。
  • 供电电压:7V~24V

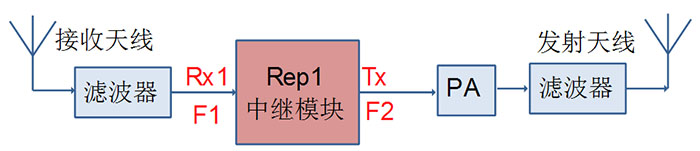

采用Sihid Rep1模块组建COFDM中继系统(单天线接收)示意图:
