PA300A功率放大模块

    PA300A功率放大模块实现射频信号的功率放大输出,工作在280MHz~350MHz频段。

功能说明

  • 工作频率:280MHz~350MHz
  • input return loss: S11<-10db
  • output return loss: S22<-12db
  • ripple: <±1db
  • Gain : >=40dB
  • 输出功率:与RCB配合使用宽带输出功率可达到30dbm(1W)
  • 8MHz OFDM输入带宽(Pout=31.7dbm)时邻近信道抑制比:>=35dBc
  • 尺寸:55x40mm(不包含接口器件伸出板边的尺寸)
  • 供电电压:11V~12.8V
  • 板子尺寸:30mm x 28mm

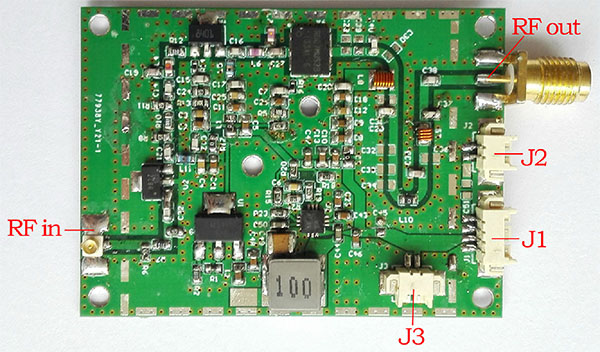

  • J1:电源输入接口
  • J2/J3:对外供电接口(例如接散热风扇)

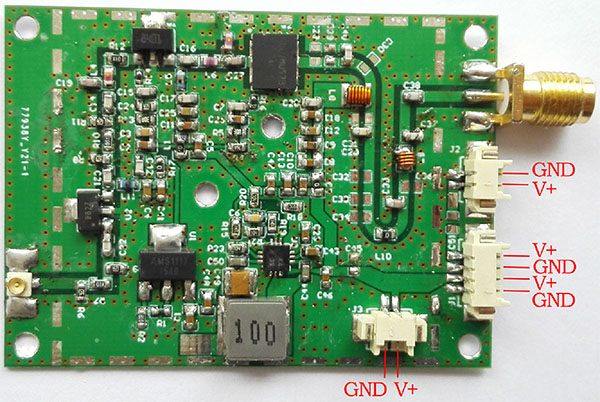

PA300A接口信号说明



PA300A模块详细介绍资料
