SHD4 H264低延时解码播放板

  • COFDM无线接收视频流输入,H.264解码,HDMI、AV、USB/Ethernet同时输出视频流
  • 低延时H.264音视频解码高清播放板,最大支持1080P@60实时解码
  • Ethernet输入视频流,H.264解码HDMI与AV输出
  • 可存储接收到的视频流,录制文件带时间信息(具备RTC功能)
  • 小尺寸80.4 * 50.8 mm,方便用户集成

功能说明

  • SHD4板实现H.264视频解压缩播放功能,最大支持1080P@60fps解码播放,向下兼容其它各种分辨率、帧速率解码播放。SHD4解码板配合Sihid H264编码板(例如SUE1)及COFDM发射接收模块使用可实现低延迟高清数字无线图传功能,实际测试720P@60时视频延迟可做到60ms左右,1080P@60时视频延迟可做到130ms左右。该延迟指从发射端HDMI视频输入到接收端HDMI视频输出的延迟,不包括发射端前端相机的延迟(我们实测某品牌单反相机延迟在70ms左右、某知名品牌运动相机延迟在130ms左右);
  • 支持AES解密功能(与发射端加密匹配,可通过配参面板设置password);

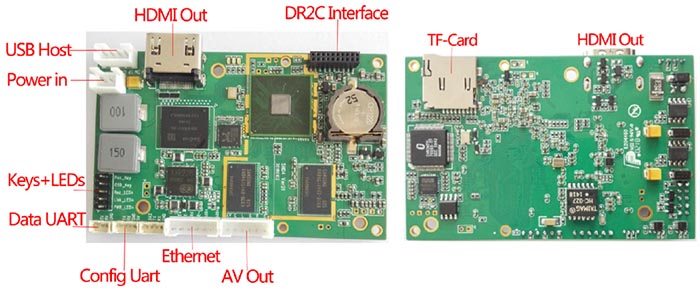

  • 音视频输出接口:
    • HDMI-A型端口音视频输出(HDMI out)
    • AV音视频输出(6PIN端口)
    • USB Host接口输出到手机或平板
    • 以太网口输出
  • USB Host接口:
    • 外接U盘/移动硬盘存储
    • 将视频流接到手机/平板上,同时实现HDMI视频显示与手机视频显示
  • 参数配置串口(Config UART):可接PC或参数控制面板进行参数配置,也可接其它上位机进行参数配置(例如无人机遥控器)。Config UART为TTL 3.3v电平;
  • 透明数据传输串口(Data UART),TTL 3.3V电平;
  • TF卡接口(用于软件升级维护、视频存储等);
  • Sihid DR2C双天线COFDM接收模块对接接口;
  • Keys+LEDs:可引出为电源指示灯、RF信号接收指示灯、录存指示灯、OSD开/关按键、Record开/关按键;
  • Ethernet以太网口:视频输入或输出接口;
  • Power in接口:支持9~30V的电源输入;
  • 尺寸80.4 x 50.8 mm(不包括接口器件及接插件伸出板边的尺寸)。

SHD4解码板应用:

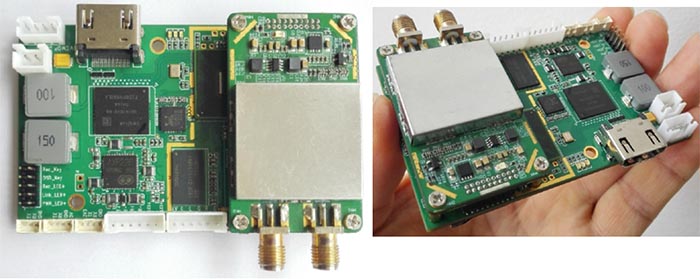

1)SHD4板装配矽海达DR2C双天线COFDM接收解调模块,形成完整的COFDM接收解码功能。

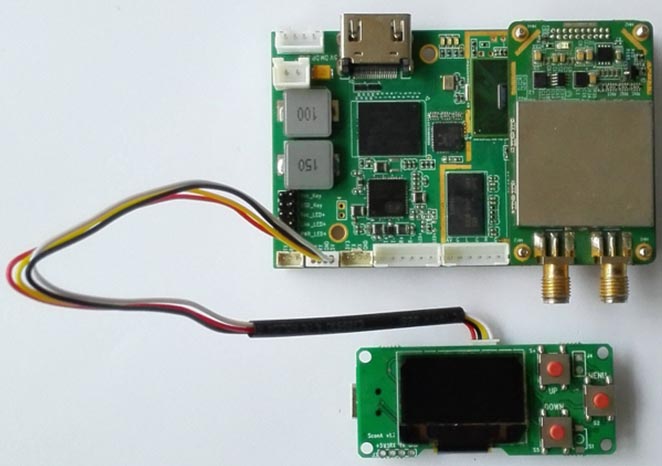

2)SHD4板的Config UART接口可外接串口控制面板,进行运行参数设置,如工作频段、无线带宽、接收密码、系统时间等的设置。下图是Sihid串口控制面板SconA通过4PIN连接线连接到SHD4板示意图,由SHD4板对其供电。

3)SHD4解码板也可通过网口输入H.264视频流进行解码播放输出,软件可根据用户需要烧写相应版本固件。针对此类应用,有需要的客户请联系矽海达公司。



4)SHD4板可通过网口将DR2C接收到的COFDM无线视频流传输到PC或者NVR设备,进行解码播放。针对此类应用,有需要的客户请联系矽海达公司。


5)SHD4板可通过Data UART接口接收OSD叠加数据(满足“Sihid OSD叠加协议”),并将接收到的OSD叠加数据以文字方式叠加显示到视频画面上。用户如需要使用该功能,请联系矽海达公司提供详细说明文档。
