SEM9363无线数字图传编码调制板

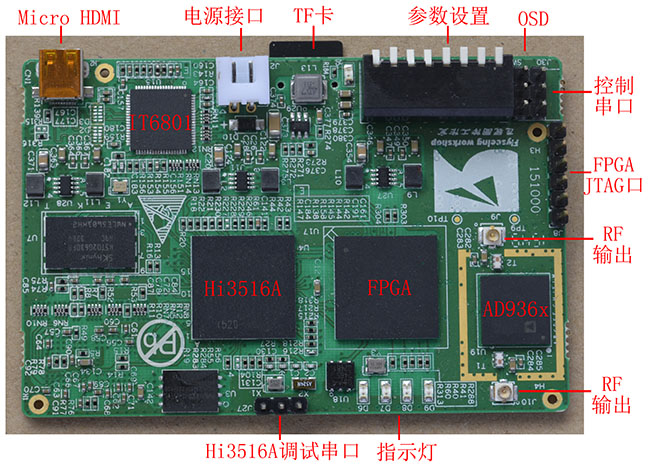

    Sihid SEM9363无线数字图传编码调制板(A版本)通过HDMI接口输入高清数字视频到Hi3516A处理器做H.264压缩编码,压缩后的视频信号通过FPGA实现COFDM信道调制,再经AD936x转换为模拟信号调制发射出去。

SEM9363板功能与技术规格:

  • 通过Micro HDMI接口输入数字视频。
  • 支持H.264 1080P@60/50/30/..(或1080i,向下兼容720P/480P等)视频压缩编码。Hi3516A本身还支持H.265压缩编码,但Sihid暂未提供H.265压缩编码 软件支持。
  • 板载TF卡接口,支持视频编码存储,可实现边录边传功能。
  • 提供一路单向数据透明传输串口(OSD)
  • 提供一路控制串口,可用于设置编码调制参数
  • COFDM调制功能
    • 可配置卷积编码比率:1/2,2/3,3/4,5/6,7/8
    • 可配置的调制方式:QPSK/QAM16/QAM64
    • 可配置的IFFT模式:2K/8K
    • 可配置的保护间隔:1/4,1/8,1/16,1/32
    • 可配置的带宽:2/4/6/8 MHz
    • 支持AES-128/256位加密
    • 支持的工作频段:70MHz——6GHz(具体频段出厂前设定)
    • 可配置的RF输出功率:-5dbm ~ -94dbm
  • 8位参数设置开关(编码与调制参数设置)
  • Hi3516A调试串口
  • FPGA JTAG调试口
  • 提供两路RF输出(IPEX接口),可两路同时输出或单路输出
  • 供电电压5.5V~16V,电流350mA@12V
  • 板子尺寸:80mm x 53mm

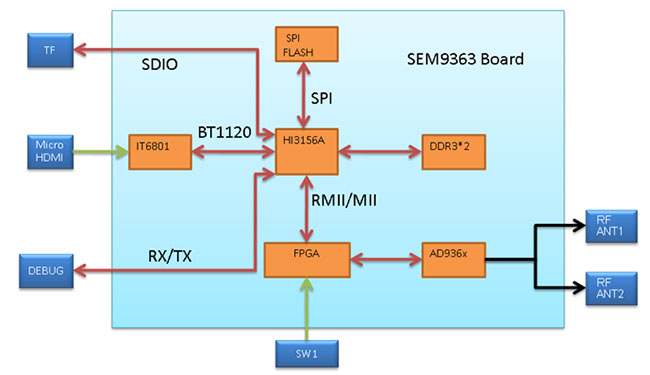

SEM9363板功能框图:

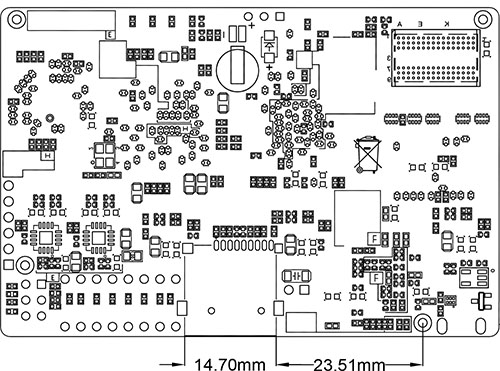

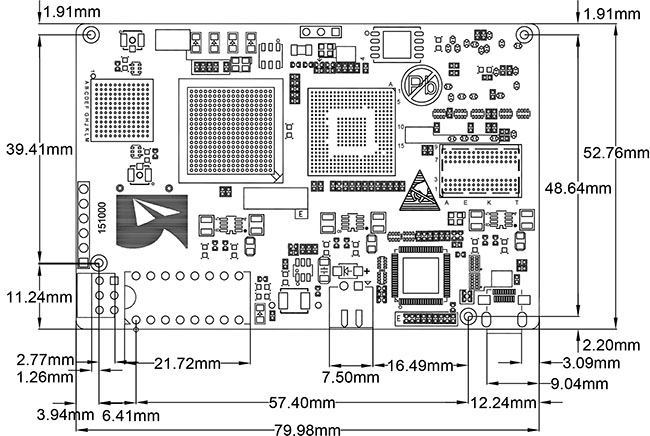

SEM9363板机械尺寸图:



应用领域

    H.264编码、COFDM调制、COFDM无线图传、无人机高清无线数字图传、视频监控远距离无线传输等。
