SHD5 H265低延时解码播放板

  • 低延时音视频解码播放,支持1080P@60实时音视频解码
  • COFDM接收视频流输入,H265/264解码,HDMI、AV、USB/Ethernet同时输出视频流
  • Ethernet输入视频流,H265/264解码HDMI与AV输出
  • 支持最多4路视频同时解码播放,分割画面显示(可选固件)
  • 4K(3840*2160) H265/264视频解码播放(可选固件)
  • 可存储接收到的视频流,录制文件带时间信息(具备RTC功能)
  • 双向音频功能


功能说明

  • SHD5板实现H265/H264视频解压缩播放功能,最大支持4K(3840*2160)解码播放,向下兼容其它各种分辨率、帧速率解码播放。SHD5 H265解码板配合矽海达H265编码板(例如SUE5或SUE5SA)及COFDM发射接收模块使用可实现低延迟高清数字无线图传功能,实际测试1080P@60时视频延迟可做到250ms左右。该延迟指从发射端HDMI视频输入到接收端HDMI视频输出的延迟,不包括发射端前端相机的延迟(我们实测某品牌单反相机延迟在70ms左右、某知名品牌运动相机延迟在130ms左右);
  • SHD5解码板支持最多4路视频同时解码播放,分割画面显示(烧写多路视频解码固件)。
  • 支持AES解密功能(与发射端加密匹配,可通过配参面板设置password);

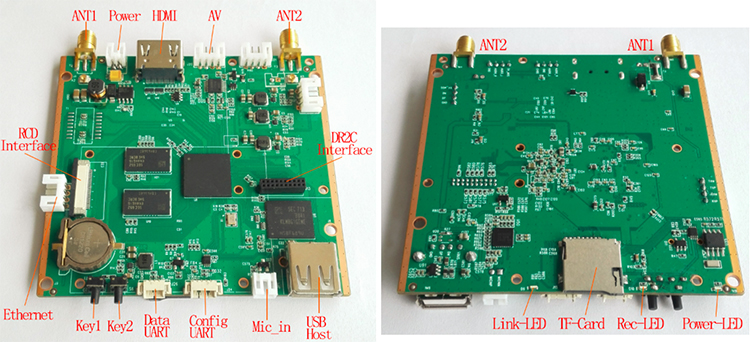

  • 音视频输出接口:
    • HDMI-A型端口音视频输出(HDMI out)
    • AV音视频输出(4PIN端口)
    • USB Host接口输出到手机或平板
    • 以太网口输出
  • USB Host接口:
    • 外接U盘/移动硬盘存储
    • 将视频流接到手机/平板上,同时实现HDMI视频显示与手机视频显示
  • 参数配置串口(Config UART):可接PC或参数控制面板进行参数配置,也可接其它上位机进行参数配置(例如无人机遥控器)。Config UART为TTL 3.3v电平;
  • 透明数据传输串口(Data UART),TTL 3.3V电平;
  • TF卡接口(用于软件升级维护、视频存储等);
  • 矽海达DR2C双天线COFDM接收模块对接接口;
  • 矽海达双向无线链路模块对接接口、IPEX to SMA天线座子转接;
  • Keys+LEDs:电源指示灯、RF信号接收指示灯、录存指示灯、OSD开/关按键、Record开/关按键;
  • Ethernet以太网口:视频输入或输出接口。网口输入解码时可通过Web UI配置参数;
  • Power in接口:支持7~24V的电源输入;
  • 尺寸85.6 x 79.6mm (不包括接口器件及接插件伸出板边的尺寸),SHD5 PCB板厚度1.6mm,正面元件最高小于7mm,背面元件最高小于2.5mm。

SHD5解码板应用:

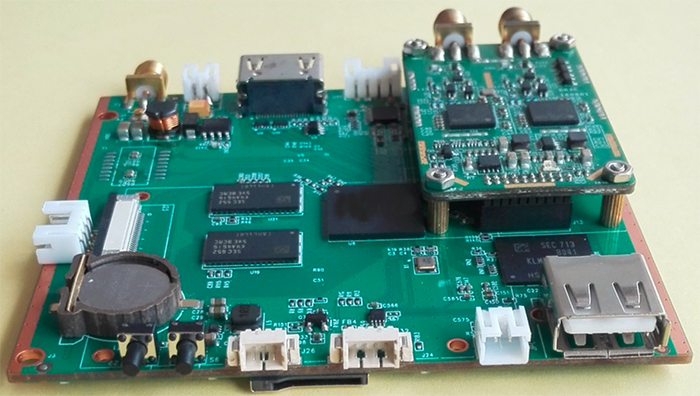

1)SHD5板装配矽海达DR2C双天线COFDM接收解调模块,形成完整的COFDM接收解码功能。

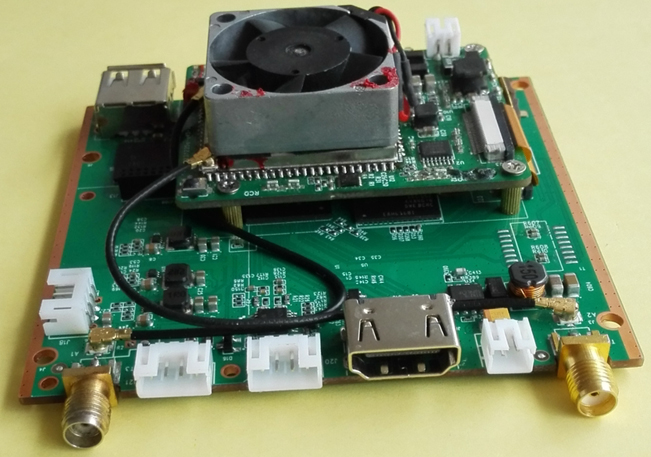

2)SHD5板装配矽海达双向无线链路模块,作为双向无线链路视频接收机使用,支持无线单向视频传输解码显示,双向无线语音,双向无线串口数据透传、双向无线网口数据透传功能。

3)SHD5板的Config UART接口可外接串口控制面板,进行运行参数设置,如工作频段、无线带宽、接收密码、系统时间等的设置。 矽海达公司提供SconA、SconB、SconC等型号配参面板供客户选择,详见配参面板介绍页面。



4)SHD5解码板也可通过网口输入视频流进行H265/H264解码播放输出,SHD5板支持多路视频解码分割画面显示,软件可根据用户需要烧写相应版本固件。针对此类应用,有需要的客户请联系矽海达公司。





SHD5解码板详细介绍资料
