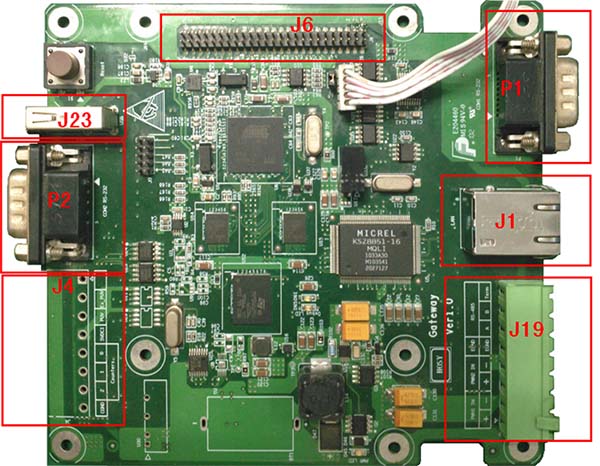

远程控制单元RCU6E01

    远程监控单元具有坚固紧凑的结构,内置高性能的32位处理器,冗余网卡、串口、USB2.0主机端口、无线移动通信接口、集成电源、超低功耗、先进的电源管理,便于在恶劣的环境中远程高性能操作。该产品可应用于远程和恶劣环境的设备控制和监视,且适用于需要通信集中器的环境。该产品支持业界的Modbus RTU串行协议和基于以太网协议的Modbus TCP,可以通过一个基于Web的嵌入式服务器在本地或远程进行配置。提供了一个智能灵活的平台以远程监视和控制某些工业部门的设备,包括石油、天然气、电力与能源、水和污水处理。

    内置的Modbus网关与现有的RTU和PLC无缝连接,从而访问来自现场设备和各种工业应用领域设备的数据,例如油井监测和分析、井口监控、油气管道站监控、油气田中的抽油气设备的监测与优化,以及油库监控。

    嵌入式Web Server管理系统(MS)提供了方便易用的图形界面,可通过浏览器进行配置、诊断和控制多层菜单系统。

功能特征

  • 访问SCADA数据
  • 提供了一个灵活的平台
    - 作为I/O集中器,可以本地存储PLC数据
    - 支持Modbus RTU和Modbus TCP协议
  • 降低了架构的复杂性
    - RS232、RS485和RJ45以太网连接
    - 串行至IP转换
  • 远程连接Modbus设备
  • 连接方式灵活多样
    - 1个10/100M以太网端口
    - 无线2G/2.5G/3G蜂窝接口选项
    - 1个USB2.0主机端口
    - 1个 RS485
    - 2个 RS232
  • 3脉冲计数输入
  • 嵌入式Web服务器及友好配置用户界面

规格

  • 32位RISC处理器198.656MHz时钟、集成看门狗计时器
  • 16MB Nor Flash(可扩展至32MB)
  • 4MB SRAM,内置锂电池,无电源时,SRAM存储内容可保存2年
  • 8KB FRAM
  • 3脉冲计数输入,0-5kHz干接点,2.5kV的浪涌承受能力
  • 1个10/100M RJ45以太网,支持HP Auto-MDIX
  • 无线网选项:CDMA 2000 1X、CDMA2000 EVDO 版本 A、 HSPA+和GPRS
  • 1个USB 2.0主机接(Full Speed)
  • 2个RS232,支持硬流控RTS/CTS,最大115200bps
  • 1个RS485,2线,半双工,最大115200bps
  • 支持Modbus RTU和Modbus TCP支持Modbus/TCP转Modbus RTU 网关
  • IP、ARP、DNS、TCP、UDP和ICMP协议
  • NAT、端口转发、动态DNS、IP访问控制、DHCP服务器与客户端和PTP
  • 基于内置Web Server的图形用户界面(GUI)管理系统:
    - 固件还原和升级
    - 日志记录
    - 配置文件导出和导入
    - 关机和换醒
  • I/O终端,12-22 AWG,15A,300V
  • 尺寸(mm):125 x 134 x 40
  • 环境湿度:5% RH--95%非冷凝
  • 工作温度:–40°C--85°C
  • 双电源输入:8--30VDC,标称24VDC,典型功耗2.0W

应用领域

    过程自动化陆地和海上(油井/天然气井/注水井等)、泵、管道站、水/废水处理、电力与能源(智能电网/太阳能发电产业/风电场)、远程设备监控和管理
