SUE54K 超高清输入H.265压缩编码模块

  • 低延时4K H.265/H.264视频编码,最大支持3840*2160P@30视频采集编码
  • Mini HDMI或AV输入,编码后以太网口输出,视频编码码率可配置
  • 支持音频输入与音频解码输出

功能说明

  • SUE54K板实现4K H.265/H.264视频压缩编码,最大支持3840*2160P@30编码,向下兼容其它各种分辨率、帧速率编码;

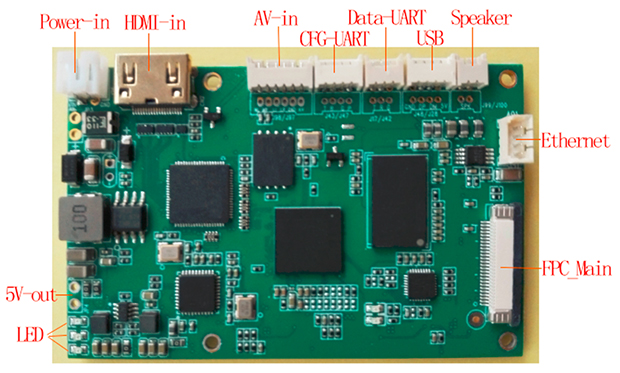

  • 音视频输入接口:
    • Mini HDMI接口(音频+视频):3840*2160P@30、1080 60P、1080 50P、1080 30P、1080 25P、1080 60I、1080 50I、720 60P、720 50P、720 30P、……,各种模式自适应;
    • AV in接口(音频+视频):720x480 60I(NTSC)、720x576 50I(PAL),模式自适应。通过AV接口输入音频时,可以是Line in,也可以是Mic in。

    系统上电后自动检测音视频输入源,默认音频输入与视频输入接口相同,也可通过配参串口配置音频输入接口;同时接入HDMI与AV音视频源时,系统默认优先采集HDMI音视频源信号进行编码,也可通过配参串口配置音视频源采集接口,并支持在系统运行过程中通过串口命令动态切换音视频源采集接口。视频编码:H.265或H.264格式,编码码率可通过配参串口配置。音频编码:AAC编码。

  • 音频输出(Speaker接口):SUE54K板可通过Speaker接口接喇叭,在对接双向链路时,对输入的音频进行解码播放。
  • 以太网口(Ethernet接口):支持对接矽海达无线传输模块,或其它无线链路。
  • 矽海达无线传输接口(FPC_Main接口):可对接矽海达COFDM无线发射模块、双向无线链路模块。
  • 数据串口(Data-UART):TTL 3.3V电平,传输波特率等参数可配置。SUE54K板对接矽海达无线传输模块时,该数据串口用于单向透明数据传输。
  • 配参串口(CFG-UART):TTL 3.3V电平,可对接矽海达参数配置面板或其它上位机,用于配置SUE54K编码板系统运行参数。
  • USB Host接口:软件升级维护用。
  • 供电电压:支持电源输入反接保护,支持电源输入范围7~24V。提供一个5V电源输出接口。SUE54K板最大工作功耗2.5W。
  • 指示灯:电源指示灯、视频信号检测锁定指示灯、视频编码工作指示灯。
  • 板子尺寸:70*45mm(不包括接口器件伸出板边的尺寸),板厚1.2mm,背面元器件高度小于2mm,正面元器件高度小于4mm(电源输入不采用PH2.0座子时,电源输入PH2.0座子高度小于5mm)。
  • 板子重量:SUE54K板重量15.5克。
