SHD1 H264低延时解码播放板

    SHD1是矽海达公司开发的一款低延时H.264视频 解码高清播放板,接口丰富,功能全,配置灵活。

功能说明

  • SHD1板实现H.264视频解压缩播放功能,最大支持1080P@60fps解码播放,向下兼容其它各种分辨率、帧速率解码播放。SHD1解码板配合Sihid H264编码板(例如SUE1、SEM9363)及COFDM发射接收模块使用可实现低延迟高清数字无线图传功能,实际测试720P@60时视频延迟可做到60ms左右,1080P@60时视频延迟可做到130ms左右。该延迟指从发射端HDMI视频输入到接收端HDMI视频输出的延迟,不包括发射端前端相机的延迟(我们实测某品牌单反相机延迟在70ms左右、某知名品牌运动相机延迟在130ms左右);
  • 支持视频解密功能(与发射端视频加密匹配);

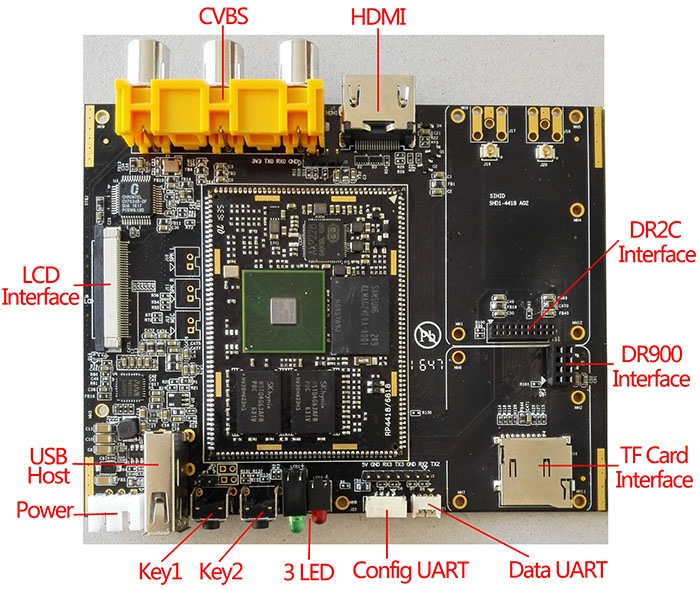

  • 音视频输出接口:
    • HDMI-A型端口音视频输出
    • CVBS(莲花头)AV音视频输出
    • 40PIN FPC LCD输出(可选)
    • 音频集成1W的立体声D类功放,支持1W/8Ω的扬声器(可选)
  • USB A型端口:
    • 将视频流接到手机平板上,同时实现HDMI视频显示与手机视频显示
    • 外接Sihid FC2400A下变频模块,实现2.4GHz频段COFDM无线接收解调解码播放
  • 参数配置串口(Config UART):可接PC或参数控制面板进行参数配置,也可接其它上位机进行参数配置(例如无人机遥控器);
  • 透明数据传输串口(Data UART);
  • TF卡接口(用于软件升级维护、数据存储等);
  • Sihid DR2C双天线COFDM接收模块对接接口;
  • Sihid DR900单天线COFDM接收模块对接接口;
  • 3个LED灯:电源指示灯、RF信号接收指示灯、录存指示灯;
  • 两个按键:Key1——OSD开/关,Key2——录视频开/关;
  • 尺寸109.4 x 86mm (不包括接口器件及接插件伸出板边的尺寸);
  • SHD1 PCB板厚度1.6mm,正面元件最高小于15mm,背面无元件;
  • 供电电压:6V~15V。

SHD1解码板应用:

    SHD1板可灵活搭配Sihid公司其它模块使用。SHD1板可分别与DR900、DR2C等COFDM接收解调模块堆叠组装在一起,形成不同功能的COFDM接收机,实现COFDM信号接收解调和音视频解码输出。

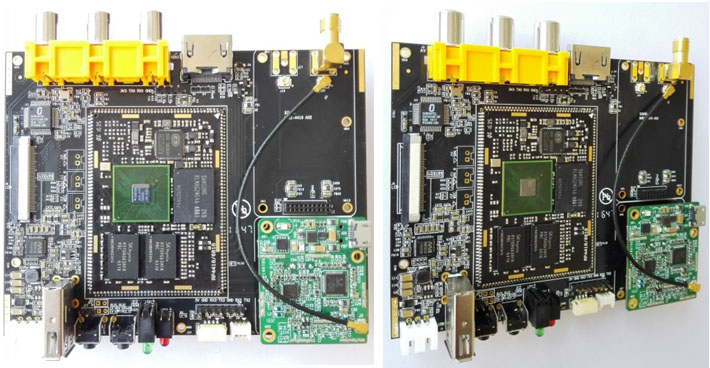

1)SHD1配DR900单天线COFDM接收解调模块使用:

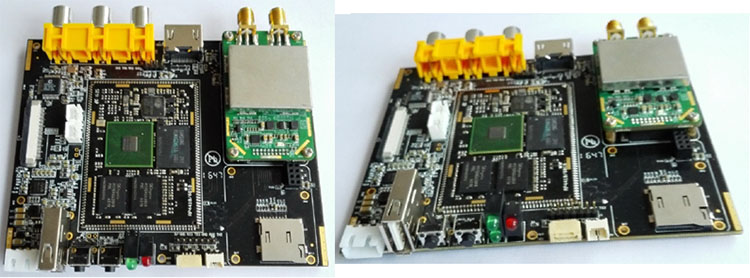

2)SHD1配DR2C双天线COFDM接收解调模块使用:

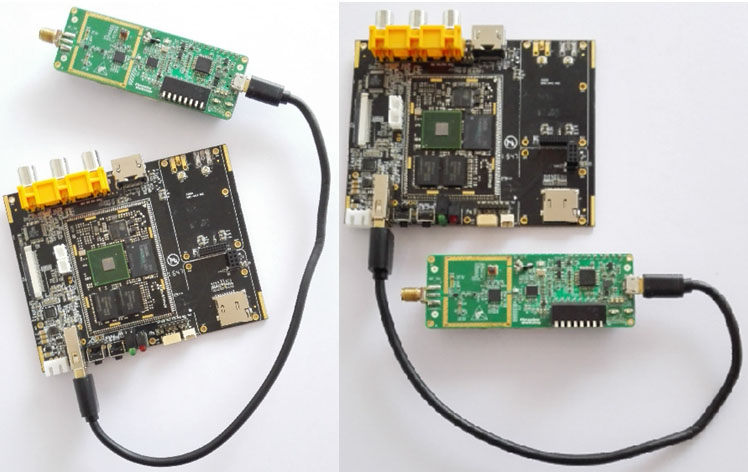

3)SHD1外接FC2400A 2.4GHz频段COFDM接收模块:

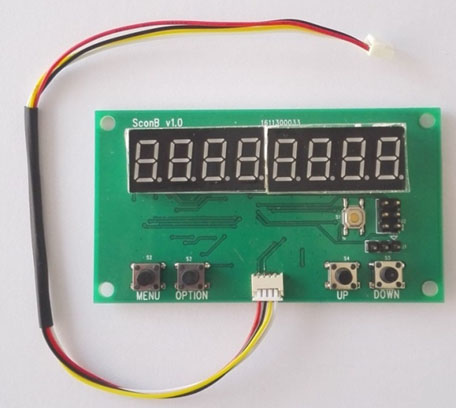

4)SHD1板的Config UART接口J22可外接串口控制面板,进行运行参数设置,如工作频段、无线带宽等的设置。下图是Sihid串口控制面板SconB,SconB通过4PIN连接线连接到SHD1板,由SHD1板对其供电。
