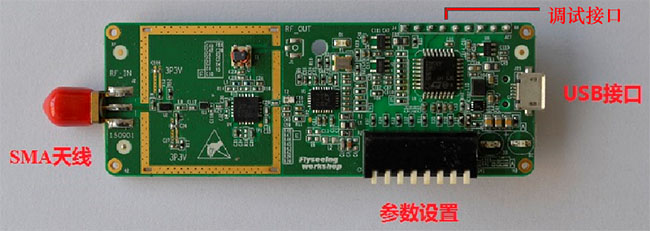

FC2400A下变频板

    FC2400A下变频板将接收到的2.4GHz射频信号转换为250MHz信号,再通过信道解调模块进行OFDM解调转换为数字信号。

功能说明

  • 工作频率:2.400GHz ~ 2.483GHz
  • 射频接口:SMA天线接口
  • 接收灵敏度:8MHz时-97±1dbm,6MHz时-98±1dbm
  • 可定义的8位参数设置开关(接收与解调参数设置)
  • Micro USB接口(USB slave),将解调后的视频接入笔记本\平板\手机等设备进行H.264解码播放,矽海达公司提供Windows\Android Driver及优化的H.264解码播放软件库支持。
  • 供电电压:5V
  • 板子尺寸:86mm x 31mm

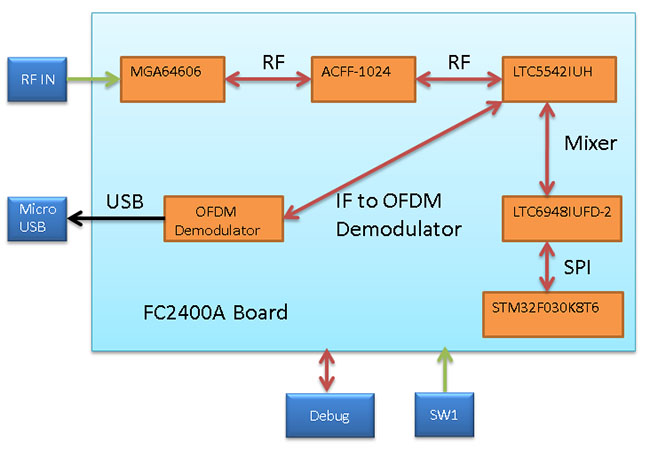

能框图

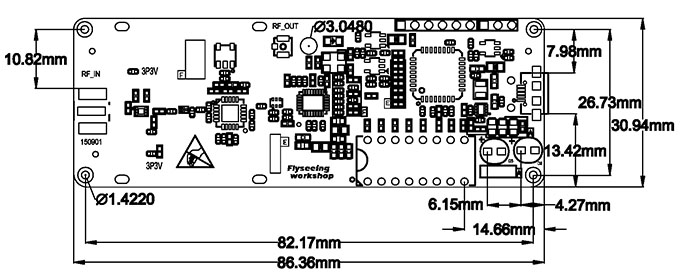

机械尺寸图

应用领域

    COFDM高清数字无线图传系统2.4GHZ接收端。
