Sihid DVB-T Modulator

    DVB-T是一种利用开路地面传输媒介进行数字视频的传输标准,DVB-T采用COFDM码分正交频分复用的信道调制技术,同时伴随着强大的纠错码,达到频谱利用率与传输可靠性的平衡。在移动无线传输中,信号被接收机接收前,由于通过时变多径信道,会发生两种比较明显的衰落,即时间选择性衰落和频率选择性衰落,在DVB-T系统中采用的OFDM调制能有效的解决这一问题。把传输速率很高的数据流分成几个传输速率较低的子数据流,用这样的低速率数据流形成的低速率多状态符号再去调制相应的子载波,所形成并行发送的多个低速率符号的传输系统称为多载波传输系统。多载波传输系统有效的解决了符号间串扰,正交频分复用(OFDM)是多载波传输技术的一种提法,在OFDM中各个子载波保持相互正交。

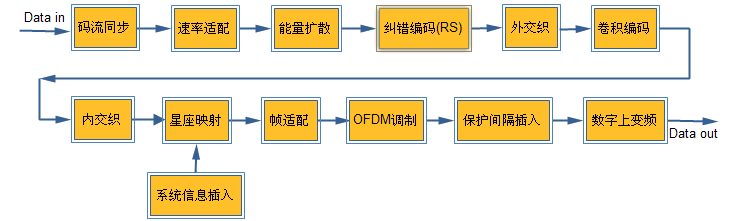

    Sihid DVB-T Modulator是矽海达公司基于FPGA开发的COFDM调制方式的DVB-T调制器,该调制器的工作模块如下图所示:

    Sihid DVB-T Modulator基于FPGA开发,实现的技术参数如下:

  • 可定制卷积编码比率:1/2,2/3,3/4,5/6,7/8
  • 可配置的调制方式:QPSK/QAM16/QAM64
  • 可配置的IFFT模式:2K/8K
  • 可配置的保护间隔:1/4,1/8,1/16,1/32
  • 可配置的带宽:2/4/6/8 MHz
  • 优化过的资源占用率:最小配置仅占用10K LE
  • 通过“码流同步”与“速率适配”功能模块实现了可靠的视频数据链路维护
  • 支持输出数字实中频或正交基带信号
  • 可选AES加密
  • 可简单实现的单时钟
  • 在单芯片上实现单/多通道
  • 24定点DSP实现,more than 100dB SNR
  • 支持的工作频段:100MHz——6GHz

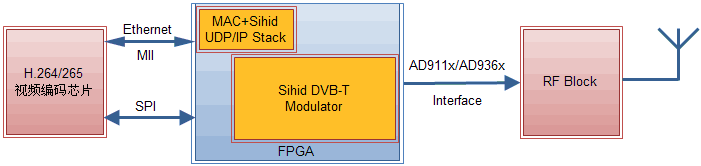

    Sihid DVB-T Modulator可通过以太网接口或SPI接口输入数据流(在无线图传应用中,与前端的视频编码模块接口),并提供到模拟射频功能模块的接口(可直接支持AD911x或AD936x),如下图所示:


应用领域

    数字电视广播、无人机视频(数字无线图传)、野外无线视频监控、无线视频通信等
