SUE2 H.264压缩编码模块

  • 低延时H.264音视频编码,最大支持1080P@60实时视频编码
  • 支持HDMI或AV音视频输入进行H.264压缩编码
  • 支持网口对接IP Camera转COFDM无线发射,可同时对接多路IP Camera

功能说明

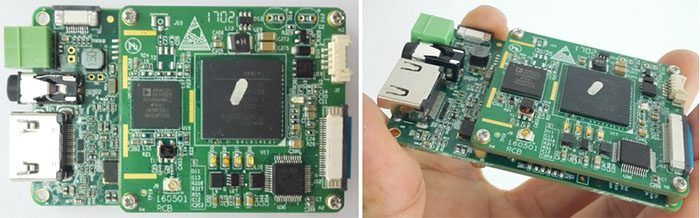

  • SUE2板实现H.264压缩编码,最大支持1080P@60fps编码,向下兼容其它各种分辨率、帧速率编码;

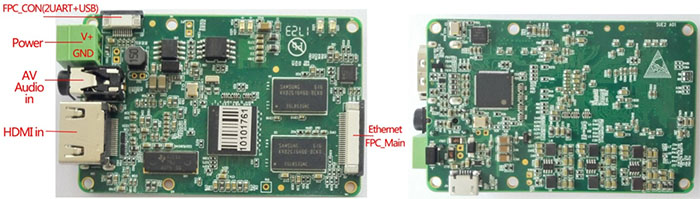

  • 音视频输入接口:
    • HDMI输入(HDMI A型座子)
    • AV in与Audio in(3.5mm耳机座子)
    • 以太网口(可对接多路IP Camera)
  • SUE2板视频输入制式支持:
    • HDMI:1080 60P、1080 50P、1080 30P、1080 25P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……,各种模式自适应
    • AV in: 720x480 60I(NTSC)、720x576 50I(PAL),模式自适应
  • 编码后的视频流输出接口:FPC Connector里面的以太网信号
  • 单向透明数据传输串口(FPC_CON接口)
  • 控制串口(FPC_CON接口)
  • Micro USB接口(用于软件烧写、升级维护等)
  • 电源输入接口(Power, 2PIN凤凰端子接口)
  • 尺寸70x45mm(不包括接口器件及接插件伸出板边的尺寸)
  • SUE2 PCB板厚度1.2mm,正面器件最高处小于7mm,背面器件最高处小于2.5mm
  • 供电电压:7V~24V

机械尺寸图:请下载SUE2.dxf查看

SUE2板应用搭配

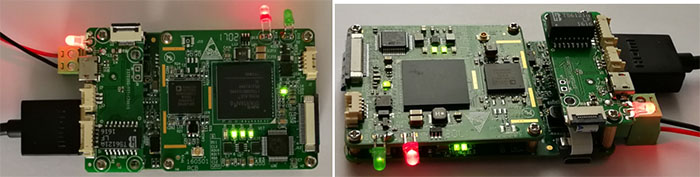

1)SUE2板可与RCA或RCB等COFDM调制模块堆叠组装在一起,形成不同功能的COFDM发射机,连接接口均为FPC_Main(26PIN flat cable软排线接口)。

2)SUE2可与SUE-Hat1扩展板堆叠在一起,通过FPC_CON接口软排线连接,对外提供RS232参数配置串口、RS232透明数据传输串口、6PIN以太网口。

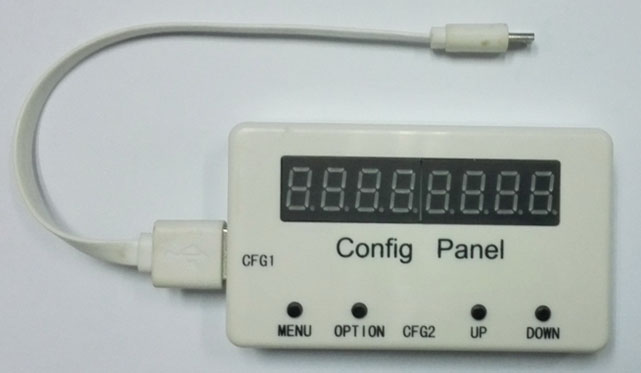

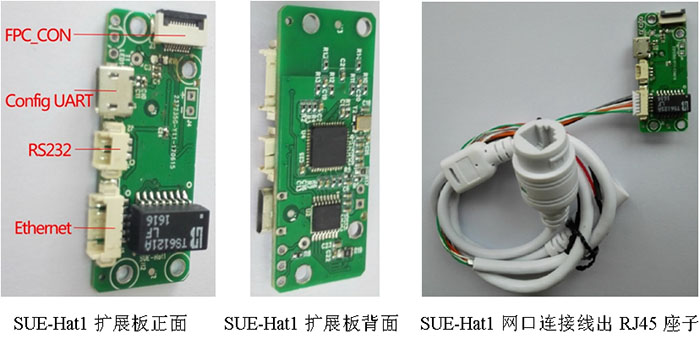

    SUE-Hat1尺寸45x18mm,其中两个螺丝孔位可对接SUE2最左边的两个螺丝孔。SUE-Hat1将SUE2的FPC-CON接口中两个TTL串口转换成RS232接口,一个采用Micro USB物理接口形式,用于参数配置,可对接矽海达SconB参数配置面板(如下图)。另外一个RS232接口用于透明数据传输,最大传输波特率115200bps。SUE-Hat1还将SUE板的FPC-CON接口中的USB信号转换成以太网信号,对外提供以太网通讯接口。

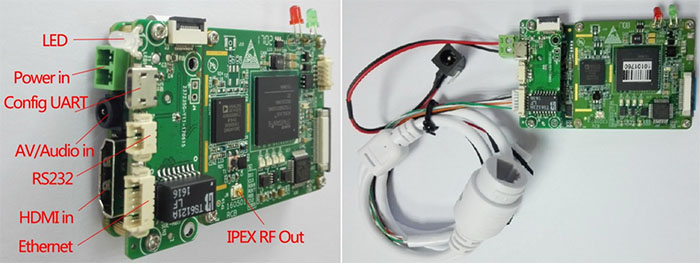

3)SUE2与SUE-Hat1扩展板及RCA或RCB堆叠组合在一起,组成接口与功能丰富的编码发射机。

  • 应用功能A:HDMI高清音视频输入或AV标清音视频输入,经过H264编码后COFDM发射。可通过串口配置H264编码参数、COFDM调制发射参数。另外提供一路无线透明数据传输串口。

  • 应用功能B:通过以太网口对接多路IP Camera(需要以太网HUB接入多路IP Camera),将多路IP Camera视频数据经COFDM无线链路传输到接收端,接收端再通过以太网口对接NVR进行多路IP Camera的视频同屏画面分割显示。

  • 应用功能C:同时接入HDMI(或AV)视频信号与IP Camera视频信号,经COFDM无线链路传输到接收端,接收端HDMI(或AV)显示其中一路视频,另外的视频流再通过以太网口对接NVR进行多路视频同屏画面分割显示。

SUE2模块详细介绍资料
