RCB COFDM发射模块

    RCB模块是矽海达公司开发的COFDM无线数字传输调制发射模块。模块体积小、接口丰富,适合各种无线数据宽带数字传输应用,包括无人机无线高清数字图传应用、安防无线视频远距离传输应用等。

功能说明

  • 通过FPC_Main接口输入数字视频流,通过IPEX RF接口输出COFDM调制后的模拟射频信号;
  • 可通过FPC_CON接口或FPC_Main接口对COFDM调制参数进行设置
  • 支持的工作频段:70MHz——6GHz(具体频段出厂前设定)
  • COFDM调制参数:
    • 可配置卷积编码比率:1/2,2/3,3/4,5/6,7/8
    • 可配置的调制方式:QPSK/QAM16/QAM64
    • 可配置的IFFT模式:2K/8K
    • 可配置的保护间隔:1/4,1/8,1/16,1/32
    • 可配置的带宽:2MHz~8MHz可调,1KHz步进
    • 可配置的RF输出功率:-5dbm ~ -94dbm

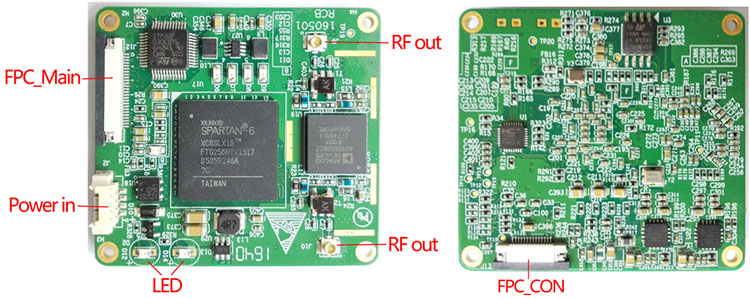

  • 两个LED:左边指示灯闪烁表示在发射数据,右边为电源指示灯
  • 供电电压:5.5V~16V
  • 板子尺寸:50mm x 45mm

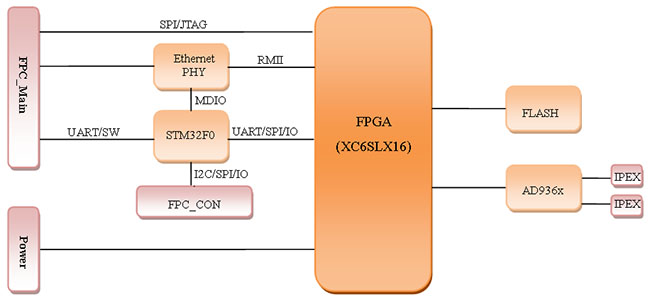

能框图

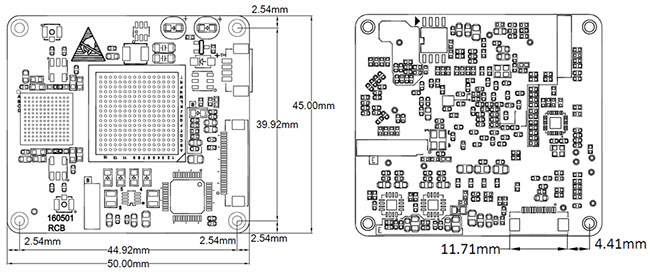

机械尺寸图

RCB模块接口信号:

1)FPC_Main接口
FPC_Main是26PIN flat cable软排线接口,可作为RCB COFDM调制模块与前端视频编码模块或数据模块之间传递视频码流/数据的连接途径1。FPC_Main接口信号包括MCU串口(调试/配置调制参数用)、SWD、SPI、FPGA JTAG、Ethernet(视频/数字信号传输)、电源、复位信号等。

2)FPC_CON接口
FPC_CON接口是14PIN flat cable软排线接口,信号包括3.3V电源输出、IIC、SPI、UART、GPIO等信号。FPC_CON接口可用于连接外部控制面板。

数字高清无线图传发射系统

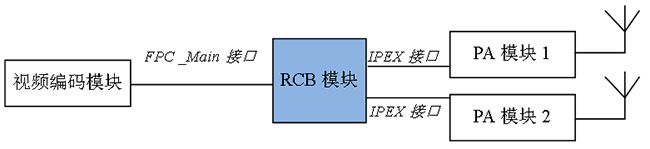

采用Sihid RCB模块组建COFDM数字高清无线图传发射系统(双PA双天线)示意图:

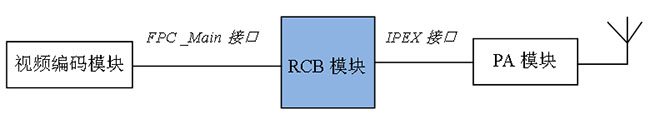

采用Sihid RCB模块组建COFDM数字高清无线图传发射系统(单PA单天线)示意图:

RCB模块还可以通过连接RC-Hat扩展模块扩展RJ45接口以及插针式UART、SPI、RST等接口。RCB模块可直接与Sihid SUE1 H264编码模块搭配使用。

RCB模块详细介绍资料
