COFDM高清数字无线图传开发套件

    距离远,延时低,提供硬件设计源文件、软件源代码!

    Sihid COFDM高清数字无线图传开发套件采用COFDM调制技术,完整实现了高清数字无线图传功能,供用户学习、评估和测试COFDM图传技术。该开发套件包括发射端和接收端两部分。发射端通过HDMI接口输入数字视频信号,经H.264编码压缩后做COFDM调制(实现基带功能),再经DAC转换成模拟信号给RF Transmitter后通过PA(功率放大器) 放大信号至天线发射出去。Sihid COFDM无线图传开发套件发射端包括SEM9363编码调制板和D-PA2400A功率放大板两块电路板。接收端包括FC2400A下变频板和COFDM Demodulator模块,通过USB接口将解调后的数字视频信号传给手机(或PC、平板)做H.264解压播放。

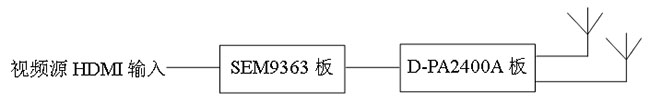

发射端:

接收端:

COFDM高清数字无线图传开发套件功能:

  • 工作频率:2.400GHz ~ 2.483GHz
  • 发射端可设置成单PA单天线工作方式,也可设置成双PA双天线工作方式
  • 单PA发射功率:23dBm(200mw),输出功率可调
  • 可在8个信道内设置工作信道
  • 信道带宽可设置:6M或8M
  • 调制星座可设置:QPSK、QAM16、QAM64
  • 卷积码率可配置: 1/2, 2/3, 3/4, 5/6, 7/8
  • COFDM调制保护间隔可配置:1/4,1/8,1/16,1/32
  • 发射端视频输入:Micro HDMI接口
  • 视频压缩格式:H.264
  • 图像清晰度:1920x1080P@60、1920x1080I@60向下兼容,可自适应输入的数字视频源
  • 空口速率:4.3~31.7Mbps可调
  • 发射端提供TF卡接口,支持边录边传输功能
  • 发射端提供OSD接口
  • 发射端提供控制串口
  • 支持AES加密
  • 发射端供电电压5.5V~16V,电流350mA@12V
  • 接收端灵敏度:8MHz时-96±1dbm,6MHz时-97±1dbm
  • 接收端提供Micro USB接口(USB slave),可将解调后的视频接入笔记本\平板\手机等设备进行H.264解码播放。
  • 接收端供电电压:5V(通过USB接口供电)
  • 系统延时:<200ms(在Windows下解码显示时,从发射端HDMI输入到接收端Windows解码显示)
  • 传输距离:1到3公里
  • 支持多点接收
  • 发射端SEM9363板提供调试串口、JTAG调试口
  • 接收端FC2400A板提供调试串口。

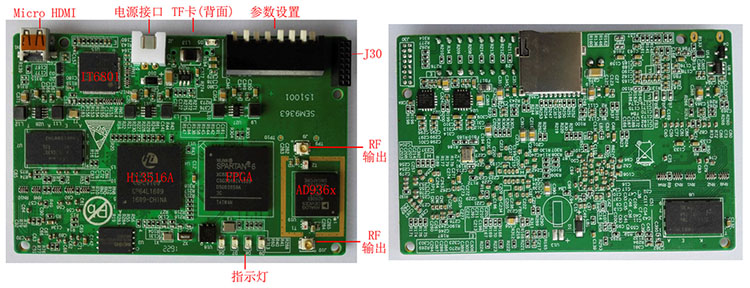

SEM9363编码调制板(B版本):

    Sihid SEM9363无线数字图传编码调制板通过HDMI接口输入高清数字视频到Hi3516A处理器做H.264压缩编码,压缩后的视频信号通过FPGA实现COFDM信道调制,再经AD936x转换为模拟信号调制发射出去。为方便用户使用,SEM9363板B版本将Hi3516A调试串口、FPGA JTAG调试口、OSD接口、控制串口、电源等信号集中到J30传到D-PA2400A板的对外接口上。

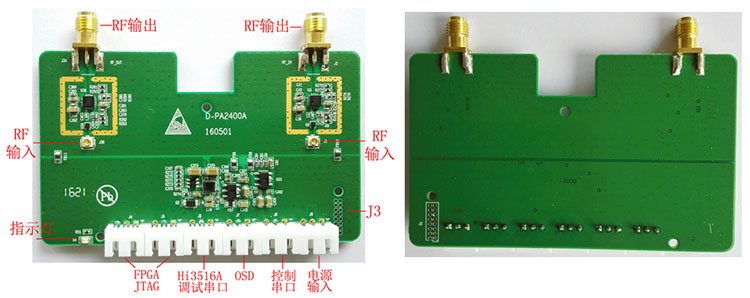

D-PA2400A功率放大板:

    D-PA2400A功率放大板包含两路独立的射频功率放大模块,将SEM9363A输出的射频信号进行功率放大输出。D-PA2400A板的J3接口与SEM9363板(B版本)的J30接口相连,将SEM9363板上的Hi3516A调试串口、FPGA JTAG调试口、OSD接口、控制串口、电源等信号集中到D-PA2400A的板边对外接口上。SEM9363板的两个RF输出分别通过IPEX连接线接到D-PA2400A板的两个RF输入接口。D-PA2400A板上的每路功率放大模块工作指标:

  • 工作频率:2.400GHz ~ 2.483GHz
  • 增益:34±1dB
  • Pout1dB:31dBm

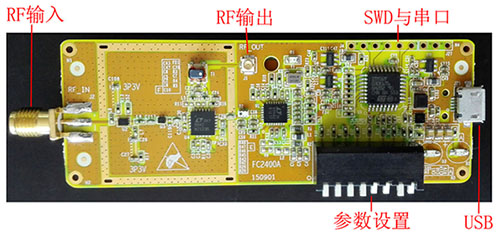

FC2400A下变频板:

    FC2400A下变频板将接收到的2.4GHz射频信号转换为250MHz信号,再通过信道解调模块进行COFDM解调转换为数字信号,最后通过USB接口将解调后的数字视频信号传给手机(或PC)做H.264解压播放。FC2400A板的RF输出通过射频线连接到COFDM Demodulator模块的RF输入。

  • 工作频率:2.400GHz ~ 2.483GHz
  • 射频接口:SMA天线接口
  • 接收灵敏度:8MHz时-96±1dbm,6MHz时-97±1dbm
  • 8位参数设置开关(接收与解调参数设置)
  • Micro USB接口(USB slave),将解调后的视频接入笔记本\平板\手机等设备进行H.264解码播放。
  • 供电电压:5V
  • 板子尺寸:86mm x 31mm

COFDM高清数字无线图传开发套件软件功能

海思Hi3516A H.264视频编码功能(发射端)
u-boot、kernel、rootfs 提供源代码及映像
HDMI in、TF卡、串口、网卡等驱动 提供源代码及映像
视频采集、H.264编码程序 提供源代码及映像
视频流与业务数据封装程序 提供源代码及映像
基带与射频功能(发射端)
AD9363配置程序 提供源代码及映像
FPGA配置程序 提供映像及管脚功能定义
解调与射频功能(接收端)
FC2400A配置程序 提供源代码及映像
COFDM解调模块配置程序 提供源代码及映像
H.264视频解码播放功能(接收端)
视频流与业务数据获取解封装程序 提供源代码及映像
播放器核心部分 提供源代码及映像(支持Windows、Android系统)、支持视频预览、拍照(PNG格式)、录像功能(MP4格式)。
播放器UI部分 提供参考源码(含OSD显示叠加例程)

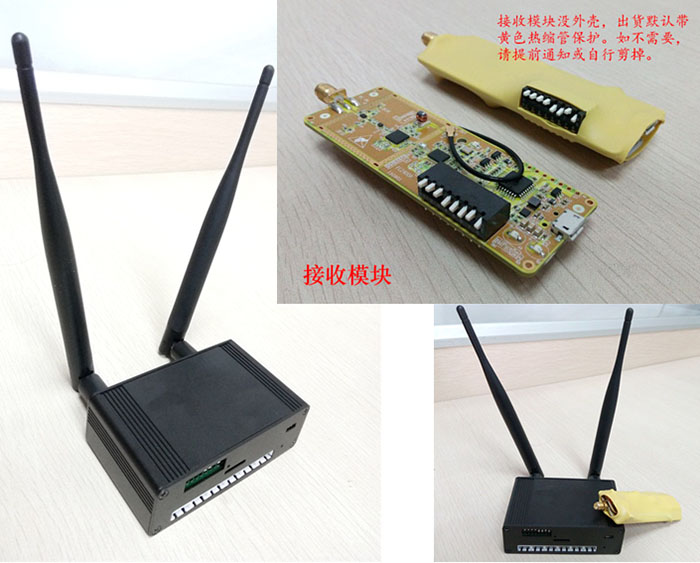

COFDM高清数字无线图传开发套件发货清单:

  • Sihid COFDM 2.4GHz 200mw双天线发射机
    • 铝合金外壳
    • 内置SEM9363板
    • 内置D-PA2400A板
    • 2.4GHz发射天线2根
    • Micro HDMI(Type D)连接线1根(用于连接航拍相机)
    • OSD连接线1根
    • 控制串口连接线1根
    • 串行调试线1根
    • JTAG调试口连接线1根
    • 电源连接线1根
    • TF卡1个(内置软件与文档等)
  • FC2400A 2.4GHz接收模块
    • FC2400A板
    • COFDM Demodulator模块
    • 2.4GHz接收天线1根
    • USB连接线1根
    • SWD调试线1根
  • 硬件设计文件
    • SEM9363板电路原理图、Layout源文件
    • D-PA2400A板电路原理图、Layout源文件
    • FC2400A板电路原理图、Layout源文件
    • 硬件用户手册
    • FPGA管脚功能定义
  • 软件
    • 详见上文Sihid COFDM无线图传开发套件软件功能列表
    • 交叉编译器
    • 软件开发用户指南
    • Hi3516A串口烧写工具、COFDM Demodulator模块windows驱动安装文件
  • 技术服务:
    提供售后1年内的技术支持服务,包括客户基于Sihid COFDM高清数字无线图传开发套件技术方案开发自己产品的硬件原理图/Layout Review服务、软件调试服务。必要时,可安排工程师上门协助调试(差旅费由用户承担)。

定制服务

矽海达公司可根据客户应用需要定制不同规格的数字高清无线图传产品:

  • 通过设计不同规格的PA模块可支持其它工作频段和射频功率;
  • 可更改现有设计增加其它视频输入输出处理接口,如发射端AV输入、USB输入、SDI输入,接收端HDMI输出、SDI输出等;
  • IP协议方式低延时远距离宽带数据传输等。

Sihid COFDM高清数字无线图传开发套件详细介绍资料
