RCA COFDM发射模块

    基于Sihid COFDM调制技术与RCBRC900 COFDM发射模块的大量应用工程实践,矽海达公司进一步优化COFDM调制算法,推出RF发射性能更好的RCA COFDM调制模 。RCA模块与RCB模块结构、尺寸、外观完全兼容一致,更适合远距离无线视频传输应用。

功能说明

  • 通过FPC_Main接口输入数字视频流,通过IPEX RF接口输出COFDM调制后的模拟射频信号 。可以配置为双路射频输出,默认出货单路射频输出;
  • 可通过FPC_CON接口或FPC_Main接口对COFDM调制参数进行设置
  • 支持的工作频段:70MHz——4GHz(默认出货频段200MHz~2.3GHz)
  • COFDM调制参数:
    • 可配置卷积编码比率:1/2,2/3,3/4,5/6,7/8
    • 可配置的调制方式:QPSK/QAM16/QAM64
    • 可配置的IFFT模式:2K/8K
    • 可配置的保护间隔:1/4,1/8,1/16,1/32
    • 可配置的带宽:1MHz~8MHz可调,1KHz步进
    • 可配置的RF输出功率:-2dbm ~ -90dbm
  • 两个LED:左边指示灯闪烁表示在发射数据,右边为电源指示灯
  • 供电电压:5.5V~16V
  • 板子尺寸:50mm x 45mm
  • 板子重量:13.4克

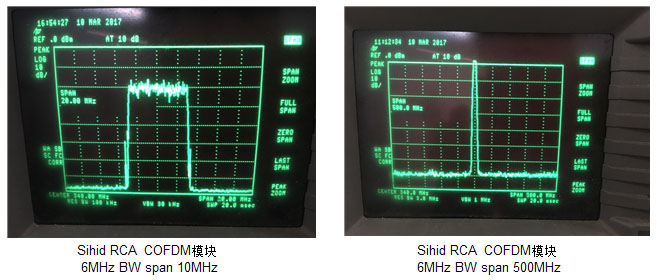

RCA RF性能

    矽海达RCA COFDM发射模块RF性能卓越,其频谱纯净度及调制MER等RF指标均非常好。在同等发射功率与无线环境下,可以发射到更远的距离。

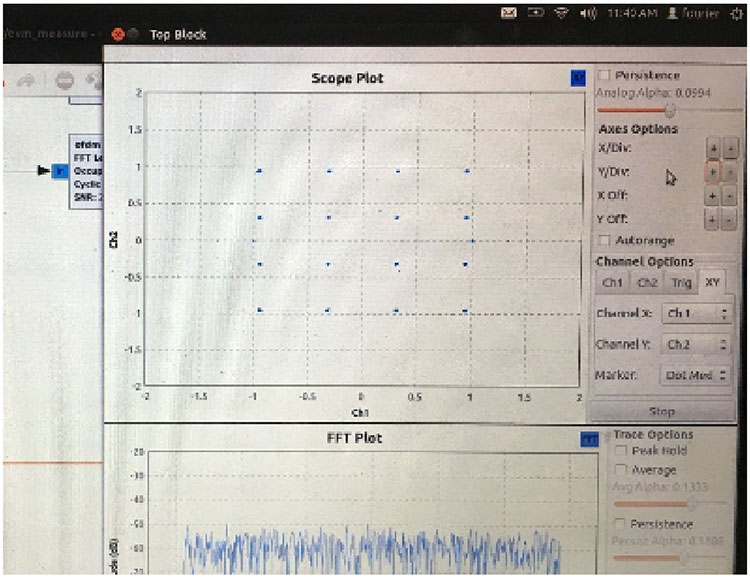

RCA COFDM发射模块 6MHz QAM16星座图

机械尺寸图

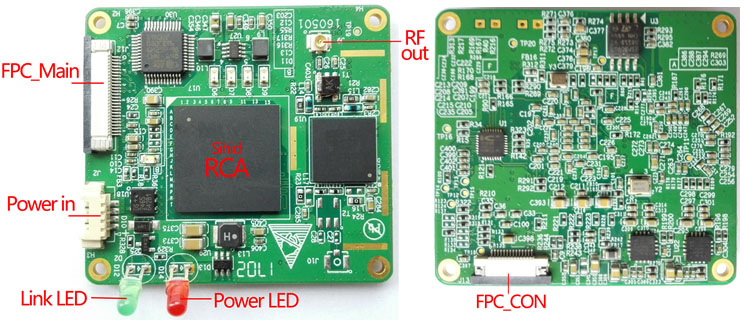

RCA模块接口信号:

1)FPC_Main接口
FPC_Main是26PIN flat cable软排线接口,可作为RCA COFDM调制模块与前端视频编码模块或数据模块之间传递视频码流/数据的连接途径1。FPC_Main接口信号包括MCU串口(调试/配置调制参数用)、SWD、SPI、FPGA JTAG、Ethernet(视频/数字信号传输)、电源、复位信号等。

2)FPC_CON接口
FPC_CON接口是14PIN flat cable软排线接口,信号包括3.3V电源输出、IIC、SPI、UART、GPIO等信号。FPC_CON接口可用于连接外部控制面板。

RCA模块还可以通过连接RC-Hat扩展模块扩展RJ45接口以及插针式UART、SPI、RST等接口。RCA模块可直接与Sihid SUE1 H264编码模块搭配使用。

RCA模块详细介绍资料      RCA COFDM发射性能测试.pdf
