RC900 COFDM发射模块

    RC900模块是矽海达公司开发的COFDM无线数字传输调制发射模块。RC900模块内置PA(功率放大),可配置的工作频段750MHz~1GHz。模块体积小、接口丰富,适合各种无线数据宽带数字传输应用,包括无人机无线高清数字图传应用、安防无线视频远距离传输应用等。

功能说明

  • 通过FPC_Main接口或FPC_RMII接口输入数字视频流,通过IPEX RF接口输出COFDM调制并放大后的模拟射频信号;
  • 可通过FPC_CON接口或FPC_Main接口对COFDM调制参数进行设置
  • 支持的工作频段:从750MHz到1GHz范围内可调,1KHz步进
  • 空口速率:4.3~31.7Mbps可调
  • COFDM调制参数:
    • 可配置卷积编码比率:1/2,2/3,3/4,5/6,7/8
    • 可配置的调制方式:QPSK/QAM16/QAM64
    • 可配置的IFFT模式:2K/8K
    • 可配置的保护间隔:1/4,1/8,1/16,1/32
    • 可配置的带宽:2MHz~8MHz可调,1KHz步进
    • 可配置的RF输出功率:-70dbm ~ 20dbm(单路最大发射功率100mw)
  • 板载双路PA(RF功率放大),支持双天线发射,也可设置成单路PA工作单天线发射
  • 单路PA最大发射功率100mw,应用于无线视频传输时距离可达1到3公里
  • LED指示灯:电源指示灯、工作指示灯
  • 供电电压:5.5V~16V
  • 双PA工作时功耗2.6W左右,单PA工作时功耗2W左右
  • 板子尺寸:70mm x 45mm

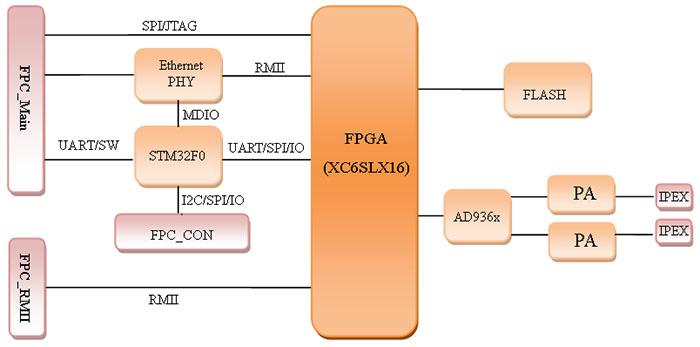

能框图

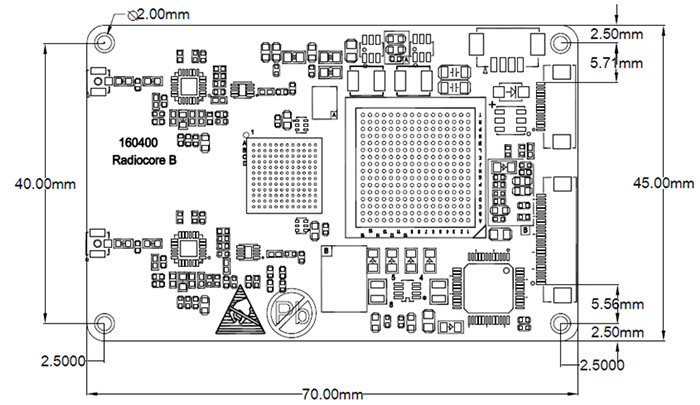

机械尺寸图

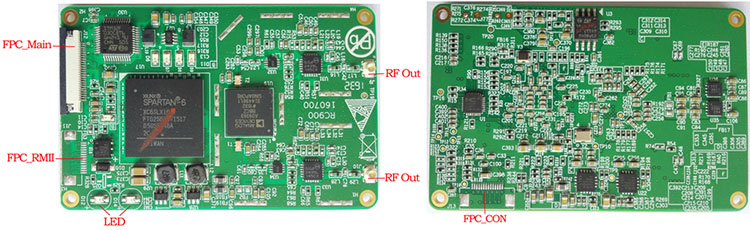

RC900模块接口信号:

1)FPC_Main接口
FPC_Main是26PIN flat cable软排线接口,可作为RC900 COFDM模块与前端视频编码模块或数据模块之间传递视频码流/数据的连接途径1。FPC_Main接口信号包括MCU串口(调试/配置调制参数用)、SWD、SPI、FPGA JTAG、Ethernet PHY(视频/数字信号传输)、电源、复位信号等。

2)FPC_RMII接口
FPC_RMII是14PIN flat cable软排线接口,也可以用来传输视频码流或数据,是RC900 COFDM模块与前端视频编码模块或数据模块之间通信的途径2。在使用RC900模块时,与前端视频编码模块或数据模块之间的连接,在途径1和途径2中,任选一种就可以。比如,如果用了途径2,途径1的硬件可以不连接。FPC_RMII接口信号包括RMII、电源等信号。

3)FPC_CON接口
FPC_CON接口是14PIN flat cable软排线接口,信号包括3.3V电源输出、IIC、SPI、UART、GPIO等信号。FPC_CON接口可用于连接外部控制面板。

数字高清无线图传发射系统

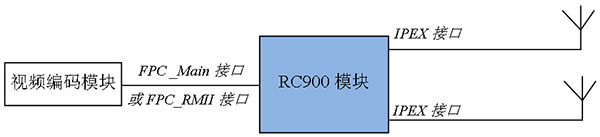

采用Sihid RC900模块组建COFDM数字高清无线图传发射系统(双PA双天线)示意图:

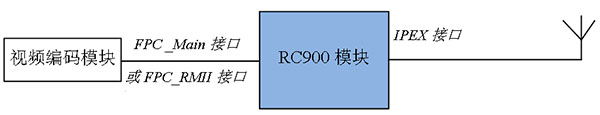

采用Sihid RC900模块组建COFDM数字高清无线图传发射系统(单PA单天线)示意图:

RC900模块还可以通过连接RC-Hat扩展模块扩展RJ45接口以及插针式UART、SPI、RST等接口。RC900模块可与Sihid SUE1 H264编码模块堆叠组合成完整的COFDM无线图传发射端。

RC900模块详细介绍资料
