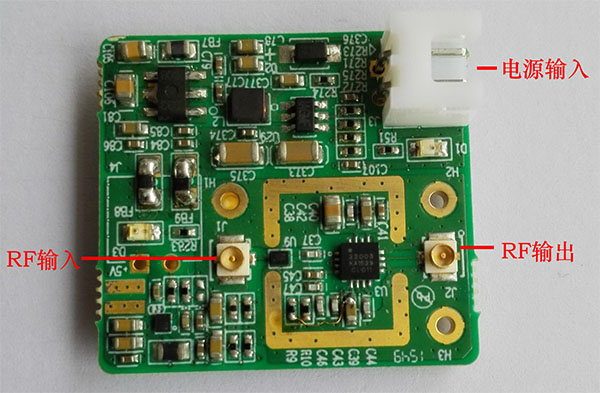

PA2400A功率放大模块

    PA2400A功率放大模块实现射频信号的功率放大输出。

功能说明

  • 工作频率:2.400GHz ~ 2.483GHz
  • 增益:34±1dB
  • Pout1dB:31dBm
  • 供电电压:5V或12V
  • 板子尺寸:30mm x 28mm

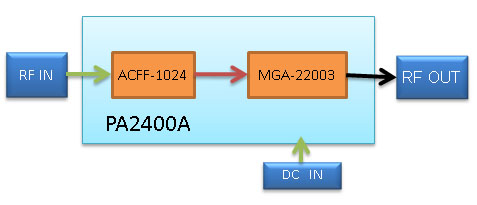

能框图

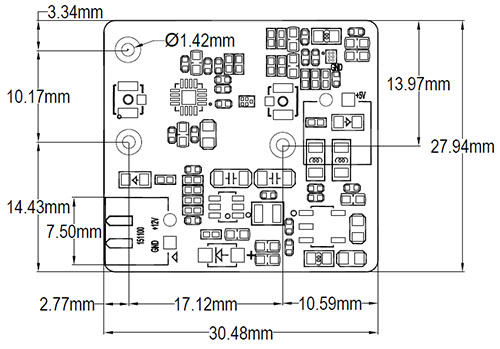

机械尺寸图

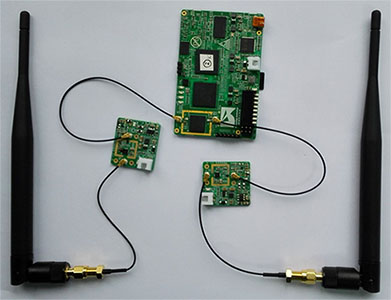

PA2400A配合SEM9363组成发射端工作示意图:

双PA双天线发射

单PA单天线发射



应用领域

    2.4GHz射频功率放大。
