RCD双向无线传输链路模块

  • OFDM双向无线传输链路模块
  • 提供2路无线透传以太网口、2路无线透传RS232串口
  • 双天线发射与接收,MIMO工作方式
  • 支持无线频段:2304~2390MHz,中心工作频点可配置
  • 无线带宽:4MHz或8MHz,空口速率最大可到25Mbps
  • 调制方式:QPSK/QAM16/QAM64可配置
  • 最大发射功率:1W
  • 接收灵敏度:-102dBm(4MHz带宽时)
  • 无线链路加密与解密:128位AES
  • 支持HDMI、AV、SDI音视频H264编码模块对接
  • 支持H264解码显示模块对接
  • 实测数据:空对地无线视频传输距离超过10公里,地对地视距范围内无线视频传输距离超过2公里。

    RCD模块尺寸56*45mm,正面器件高度小于5mm,背面器件高度小于2.5mm,板厚1.6mm,重量17g(未安装散热风扇)。

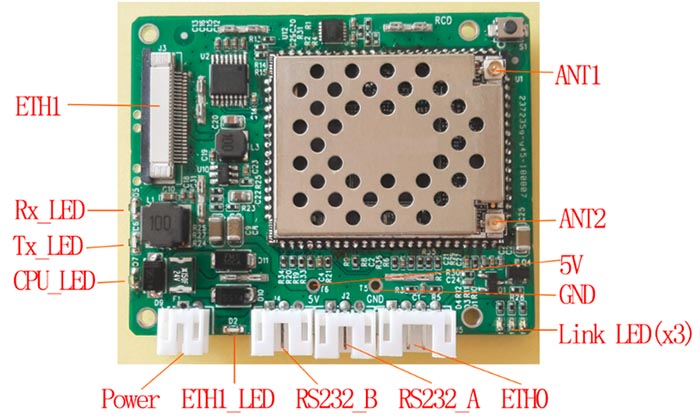

    ETH1:无线双向透传网口,可对接矽海达H.264编码模块;
    ETH0:无线双向透传网口;
    RS232_A、RS232_B:2个无线双向透传RS232串口;
    ANT1、ANT2:IPEX天线接口;
    Power:电源输入接口,支持7~30V宽电压输入,最大功耗在8W左右;
    CPU_LED:正常工作时常亮,启动时闪烁;
    Rx_LED、Tx LED:无线链路收发状态指示灯;
    Link LED(x3):无线链路信号强度指示灯,灯亮的越多,信号越强;
    5V、GND:预留给5V散热风扇供电。

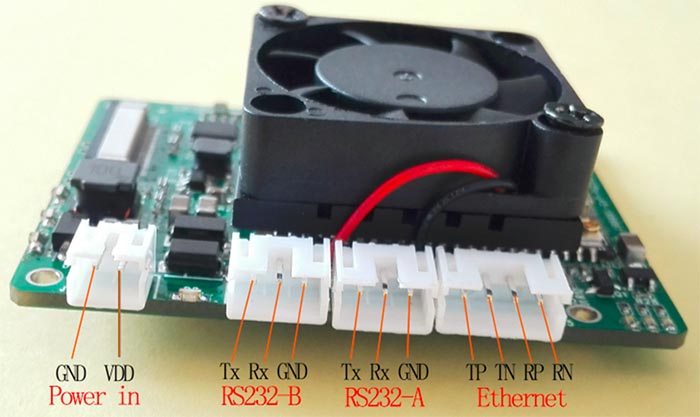

    RCD模块在发射功率1W、MIMO方式工作时,功耗在8W左右,需要做散热处理。矽海达公司提供带风扇的散热片可直接安装在模块上,风扇5V供电(直接采用板上预留的5V供电接口)。安装带风扇的散热片后,正面高度15mm,重量29g。





RCD模块详细介绍资料
