SHD2 H264低延时解码播放板

  • 低延时H.264音视频解码高清播放板,最大支持1080P@60实时解码
  • 无线接收视频流输入,H.264解码HDMI输出,同时USB或Ethernet视频流输出
  • Ethernet视频流输入,H.264解码HDMI输出

功能说明

  • SHD2板实现H.264视频解压缩播放功能,最大支持1080P@60fps解码播放,向下兼容其它各种分辨率、帧速率解码播放。SHD2解码板配合Sihid H264编码板(例如SUE1)及COFDM发射接收模块使用可实现低延迟高清数字无线图传功能,实际测试720P@60时视频延迟可做到60ms左右,1080P@60时视频延迟可做到130ms左右。该延迟指从发射端HDMI视频输入到接收端HDMI视频输出的延迟,不包括发射端前端相机的延迟(我们实测某品牌单反相机延迟在70ms左右、某知名品牌运动相机延迟在130ms左右);
  • 支持AES解密功能(与发射端加密匹配);
  • 音视频输出接口:HDMI-A型端口
  • USB Host接口:
    • 外接U盘/移动硬盘存储
    • 将视频流接到手机/平板上,同时实现HDMI视频显示与手机视频显示
    • 外接Sihid FC2400A下变频模块,实现2.4GHz频段COFDM无线接收解调解码播放
  • 参数配置串口(Config UART TTL电平,3.3V):可接PC或参数控制面板进行参数配置,也可接其它上位机进行参数配置(例如无人机遥控器);
  • 透明数据传输串口(Data UART TTL电平,3.3V);
  • TF卡接口(系统软件/升级维护);
  • Sihid DR2C双天线COFDM接收模块对接接口;
  • Sihid DR900单天线COFDM接收模块对接接口;
  • 3个LED灯:电源指示灯、RF信号接收指示灯、录存指示灯;
  • 两个按键:Key1——OSD开/关,Key2——录视频开/关;
  • RJ45以太网接口:可将接收到的无线COFDM解调后数据(音视频或数据)通过网口传输出去,后端接PCNVR。也可以通过网口输入视频流,进行H.264解码播放HDMI输出显示;
  • SHD2模块由两块PCB堆叠组成,尺寸64 x 50mm (不包括接口器件及接插件伸出板边的尺寸),最大厚度25mm。上面插接DR2C模块或DR900模块后合计厚度28mm左右;
  • 供电电压:6V~13V。

SHD2解码板应用:

    SHD2板可灵活搭配Sihid公司其它模块使用。SHD2板可分别与DR900、DR2C等COFDM接收解调模块堆叠组装在一起(也可通过USB口外接FC2400A下变频模块),形成不同功能的COFDM接收机,实现COFDM信号接收解调和音视频解码输出、或实现COFDM无线宽带数据UDP传输功能。

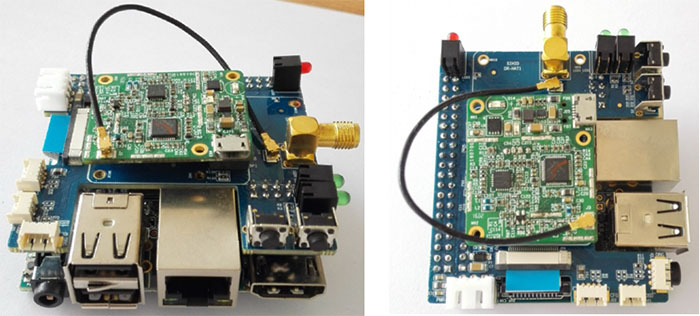

1)SHD2配DR900单天线COFDM接收解调模块使用:

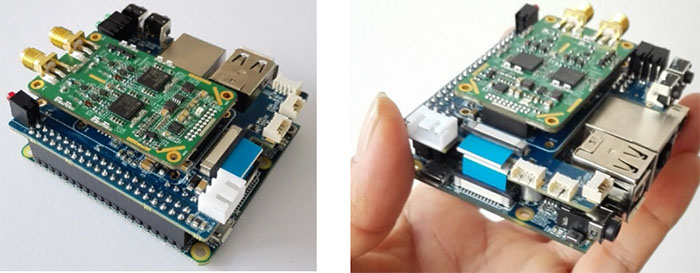

2)SHD2配DR2C双天线COFDM接收解调模块使用:

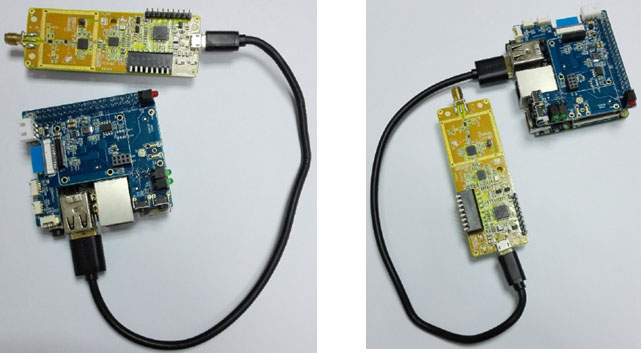

3)SHD2外接FC2400A 2.4GHz频段COFDM接收模块:

4)SHD2板的Config UART接口可外接串口控制面板,进行运行参数设置,如工作频段、无线带宽等的设置。下图是Sihid串口控制面板SconB,SconB通过4PIN连接线连接到SHD2板,由SHD2板对其供电。




5)SHD2板的USB Host接口可外接智能手机或平板,将视频流传输到手机或平板上播放显示。矽海达提供Android APP软件Splayer运行于智能手机或平板上进行视频播放显示。矽海达SHD2通过DR2C或DR900接收COFDM无线视频,可同时输出到HDMI显示器及智能手机或平板上进行视频播放。

6)SHD2板可将DR2C或DR900接收到的COFDM无线数据信号通过网口传输到PC或者NVR设备,进行后端处理或解码播放。针对此类应用,必须更换SHD2固件,烧写特殊版本软件,有需要的客户请联系矽海达公司。

7)SHD2板也可作为独立的低延时H.264解码板使用,通过网口输入H.264视频流进行低延时解码播放。针对此类应用,必须更换SHD2固件,烧写特殊版本软件,有需要的客户请联系矽海达公司。



SHD2解码板详细介绍资料
