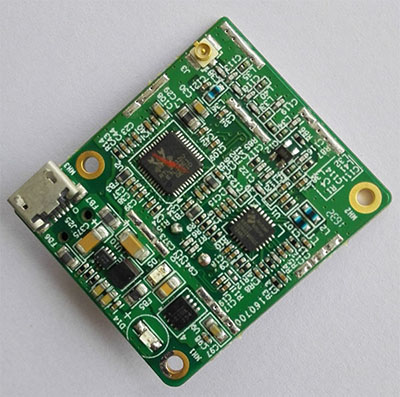

DR900单天线COFDM解调接收模块



功能说明

  • DR900模块实现COFDM宽带无线信号接收解调功能(LNA+Tuner+Demodulator);
  • 单天线接收,IPEX天线接口;
  • 可接收频段:70MHz~1600MHz;
  • 接收灵敏度:8MHz时-97±1dbm,6MHz时-98±1dbm;
  • 支持的参数:
    • IFFT:2K,8K
    • 保护间隔:1/4, 1/8, 1/16, 1/32
    • FEC:1/2, 2/3, 3/4, 5/6, 7/8
    • 调制映射:QPSK, QAM16, QAM64
    • 带宽:3.2MHz~8MHz,步进0.1MHz
  • 解调后的数字信号输出接口为USB接口;

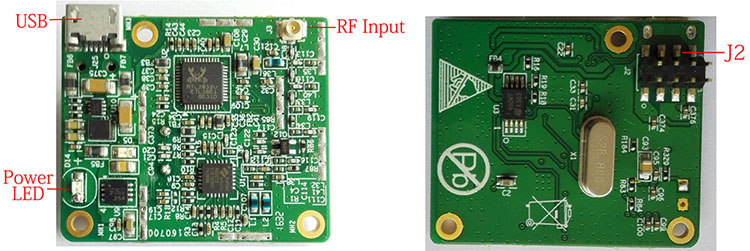

  • 正面Micro-USB(AB型)接口用于连接USB主机,背面J2接口(电源与USB)用于板对板连接时使用。背面J2的USB信号与正面Micro-USB是同一个物理接口,方便不同场合使用。DR900通过Micro-USB接口连接主机时通过USB接口供电,通过J2连接扩展板时,通过J2接口供电。
  • 电源指示灯;
  • 供电电压5V;
  • 功耗:1.3w

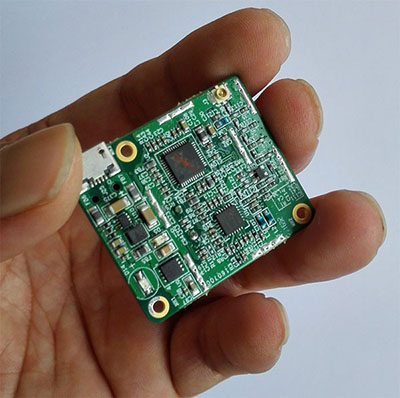

  • 板子尺寸:35.6mm x 30.2mm
  • 模块重量:5g

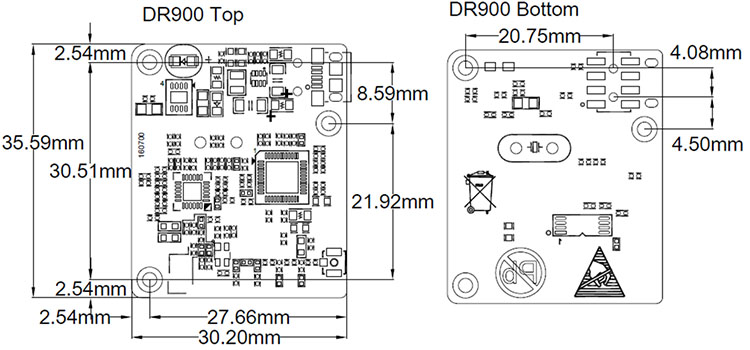

机械尺寸图

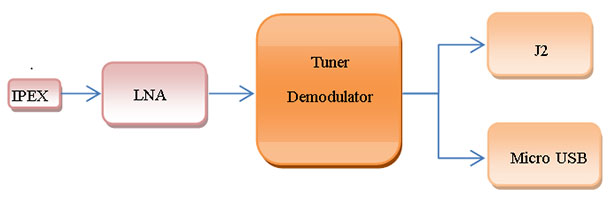

DR900模块框

DR900模块应用

DR900模块可通过USB接口直接接到PC或手机、平板等设备,通过DR900接收COFDM高清数字无线视频信号并解调,然后通过USB接口将解调后的视频信号送到PC(或手机/平板)进行H264解码播放,矽海达公司提供相关驱动程序及H264解码播放器。

DR900模块也可通过J2接口连接到专门的H264解码播放板进行解码显示。



DR900模块详细介绍资料
