双向无线链路高清传输接收H264解码模块

  • H.264解码HDMI、AV同时显示,同时还可通过USB口接Android手机解码显示

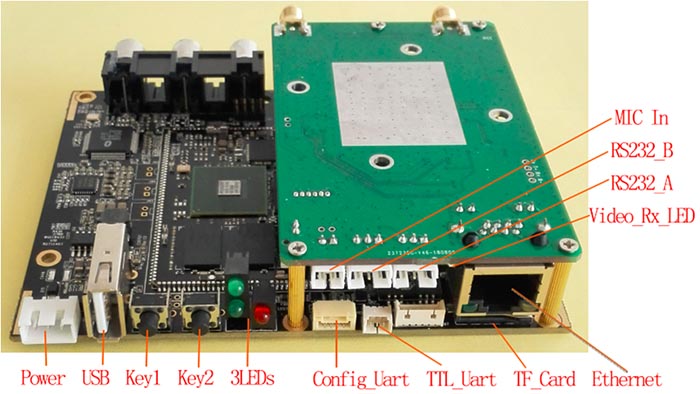

  • 1路双向无线透传以太网口、2路双向无线透传RS232串口、1路单向无线透传TTL串口
  • 1个TTL配参串口
  • 1路音频输入,可直接接麦克风

  • 低延时1080P@60fps H.264解码;

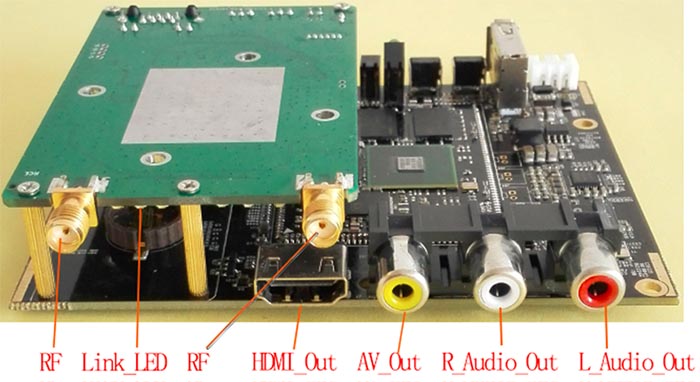

  • HDMI、AV接口同时输出解码后的音视频,并支持USB口接Android手机解码显示,提供Android APP;

  • 支持TF卡或U盘存储无线接收到的视频,录制文件可带时间信息;

  • 支持麦克风输入音频;

  • 同时支持1路以太网与2路RS232串口无线双向透传,另外提供1路TTL串口单向无线透传;

  • 支持音频输入与输出,实现双向音频无线传输功能;

  • 双天线发射与接收,MIMO工作方式;

  • 支持无线频段:2304~2390MHz,中心工作频点可配置;

  • 无线带宽:4MHz或8MHz,空口速率最大可到25Mbps;

  • 最大发射功率:1W;

  • 接收灵敏度:-102dBm(4MHz带宽时);

  • 无线链路加密与解密:128位AES;

  • 支持宽电压输入:7~24V;

  • 模块尺寸:109.4*86*25mm,不包含接口器件伸出板边的尺寸,重量113g。



矽海达双向无线传输链路高清图传模块实现功能:

1)多个接收模块可以对接一个发射模块进行双向无线传输;
2)发射模块的以太网口对应接收模块的以太网口实现双向OFDM无线透传;
3)发射模块的RS232_A对应接收模块的RS232_A串口实现双向OFDM无线透传;
4)发射模块的RS232_B对应接收模块的RS232_B串口实现双向OFDM无线透传;
5)发射模块的TTL数据串口对应接收模块的TTL数据串口实现单向OFDM无线透传;
6)接收端的MIC音频输入对应发射端的扬声器输出;
7)发射端的HDMI或SDI或AV音频与视频一起输出到接收端的HDMI与AV接口;
8)可通过矽海达配参模块(详见矽海达配参模块介绍)连接发射端与接收端的配参串口进行相关参数设置,例如设置发射端的编码码率、接收端的时间等;
9)可通过网络连接方式,在PC浏览器设置发射端与接收端的无线收发参数;
10)实测数据:空对地无线传输距离超过10公里,地对地视距范围内无线传输距离超过2公里。
