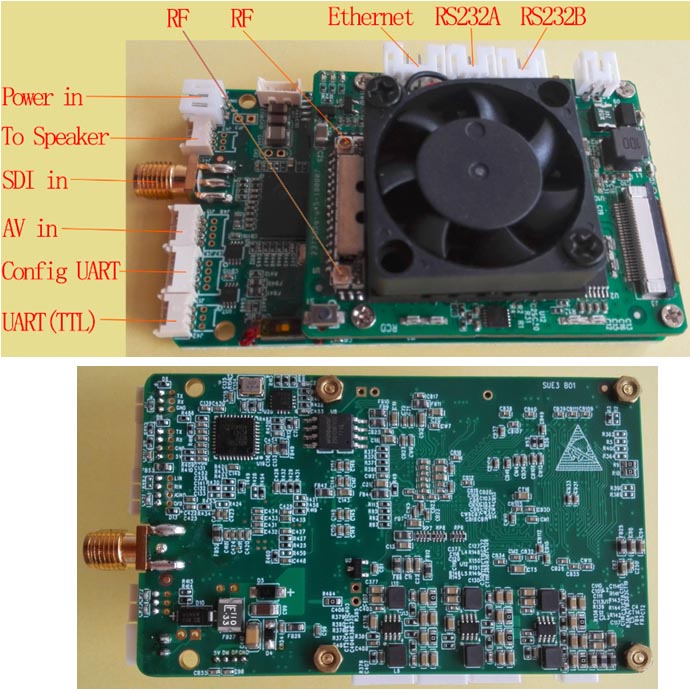

双向无线链路SDI或AV H264高清视频发射模块

  • 1路SDI高清或AV标清音视频H264编码OFDM无线发射
  • 1路双向无线透传以太网口、2路双向无线透传RS232串口、1路单向无线透传TTL串口
  • 1个TTL配参串口
  • 1路音频输出,可直接接1W的扬声器



  • 最大支持1080P@60fps H.264编码,向下兼容其它各种分辨率、帧速率编码;

  • SDI输入:1080 60P、1080 50P、1080 30P、1080 25P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……,各种模式自适应;

  • AV 输入:720x480 60I(NTSC)、720x576 50I(PAL),模式自适应;

  • 同时支持1路以太网与2路RS232串口无线双向透传,另外提供1路TTL串口单向无线透传;

  • 支持音频输入与输出,实现双向音频无线传输功能;

  • 双天线发射与接收,MIMO工作方式;

  • 支持无线频段:2304~2390MHz,中心工作频点可配置;

  • 无线带宽:4MHz或8MHz,空口速率最大可到25Mbps;

  • 最大发射功率:1W;

  • 接收灵敏度:-102dBm(4MHz带宽时);

  • 无线链路加密与解密:128位AES;

  • 支持宽电压输入:7~24V;

  • 模块尺寸:75*45*14.5mm,不包含接口器件伸出板边的尺寸与散热装置。重量36g(不包含散热装置)。

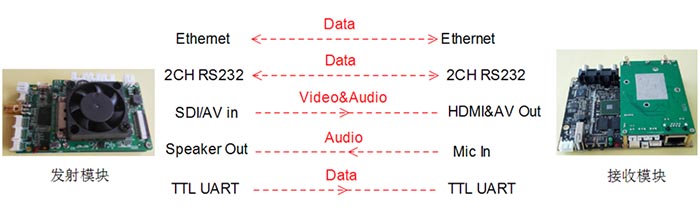

矽海达双向无线传输链路高清图传模块实现功能:

1)多个接收模块可以对接一个发射模块进行双向无线传输;
2)发射模块的以太网口对应接收模块的以太网口实现双向OFDM无线透传;
3)发射模块的RS232_A对应接收模块的RS232_A串口实现双向OFDM无线透传;
4)发射模块的RS232_B对应接收模块的RS232_B串口实现双向OFDM无线透传;
5)发射模块的TTL数据串口对应接收模块的TTL数据串口实现单向OFDM无线透传;
6)接收端的MIC音频输入对应发射端的扬声器输出;
7)发射端的SDI或AV音频与视频一起输出到接收端的HDMI与AV接口;
8)可通过矽海达配参模块(详见矽海达配参模块介绍)连接发射端与接收端的配参串口进行相关参数设置,例如设置发射端的编码码率、接收端的时间等;
9)可通过网络连接方式,在PC浏览器设置发射端与接收端的无线收发参数;
10)实测数据:空对地无线传输距离超过10公里,地对地视距范围内无线传输距离超过2公里。



双向无线链路SDI或AV H264高清视频传输模块.pdf
